今天我們來聊一聊車間網絡中PLC的跨網段通訊~





01 路由模式

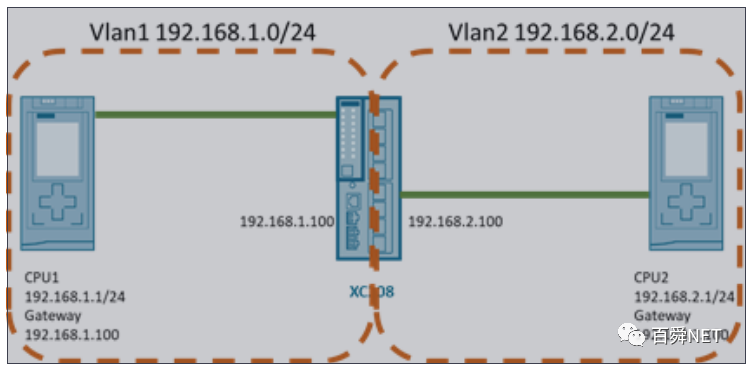

1 通過路由的模式實現PLC間跨網段通訊





圖 1 通過路由方式來實現通訊

兩臺PLC 分屬于不同網段，但有數據通訊的需求，最典型的應用就是使用路由的模式來實現。在PLC側需要使能“使用路由器”功能，并填寫對應的網關地址，然后去調用相應的功能塊進行通訊，如在S7-1500中調用 TSEND_C和TRCV_C去實現TCP通訊;當然在兩臺PLC間需要有支持路由功能的交換機來支持，如scalance xc208。這種通訊架構的典型使用方式可參考圖1的示意。





02 網關模式

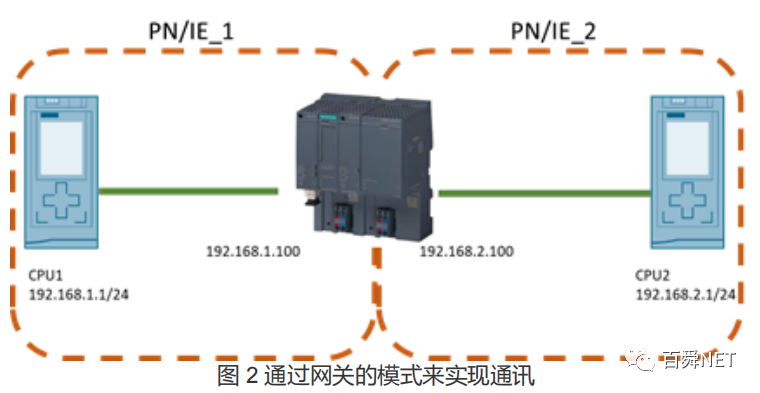

2 通過網關的模式實現PLC間跨網段通訊





兩臺PLC分屬于不同網段，但還有實時通訊的需求，這時可以考慮Profinet通訊方式，通過PN/PN Coupler 網關來實現實時的數據交換功能。PN/PN Coupler 具有兩個Profinet接口，每個接口作為一個Profinet的Io Device鏈接到了各自的Profinet系統中，互連了兩個 PROFINET 子網，實現了實時數據交互。這種通訊架構的典型使用方式可參考圖2的示意。





03 NAT模式

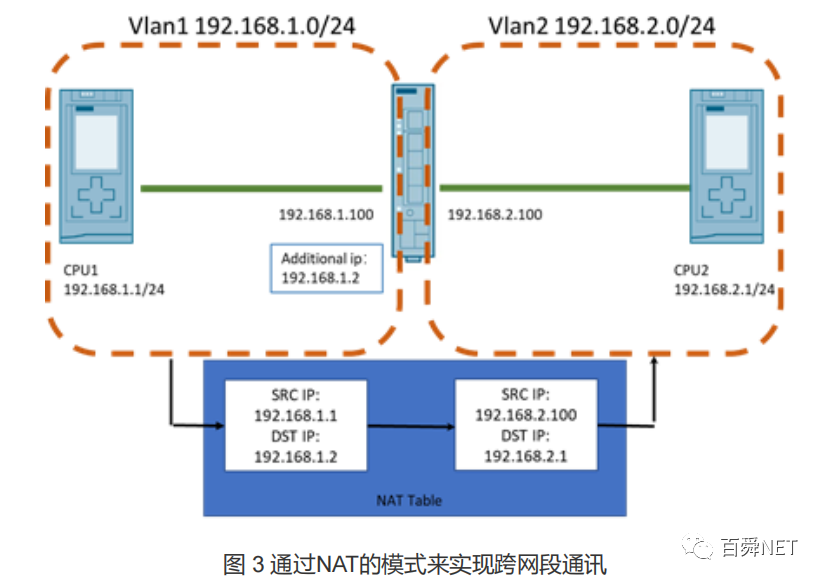

3 通過NAT的模式實現PLC間跨網段通訊





兩臺PLC 分屬于不同網段，但有數據通訊的需求，還可以使用NAT技術來實現跨網段的數據交換。

這種通訊架構的典型使用方式可參考圖3的示意。兩臺PLC分屬于不同網段，中間由一臺支持NAT功能的設備互聯，如SCALANCE S615，NAT設備將網段2的地址轉換為網段1的一個地址，在通訊時，網段1的設備去訪問轉換后的地址即可實現兩個設備的通訊。





04 附加通訊模塊

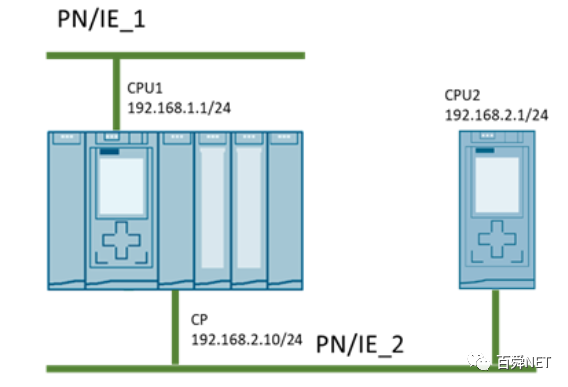

4 通過增加附加通訊模塊的模式實現PLC間跨網段通訊





兩臺PLC 分屬于不同網絡，擁有不同網段的地址，但還有數據通訊的需求，還可以使用增加通訊模塊的方式來實現兩個設備的通訊。這種通訊架構的典型使用方式可參考圖4的示意。如圖中示意，在其中一個PLC上增加一個通訊模板，賦予其與第二臺PLC同網段的地址，即可輕松實現兩個設備間的通訊。

相關：

典型工業領域的工業控制網絡架構與解析

工業以太網典型應用、常見故障、冗余網絡技術及實例

硬核專輯

ERP/PLM/MES/SCADA/PLC/工業軟件研究報告

信息化、數字化、智能制造、工業互聯網解決方案

自動化、信息化、數字化、工業網絡、仿真與虛擬調試入門

WinCC技術 | 工業網絡 | MES技術相關| 工業巨頭戰略布局 | 工業通訊案例

仿真與虛擬調試 | 職業感悟、認知提升 | 自動化控制標準合集

工廠信息化系統(ERP、PLM、MES、WMS)架構設計與建設規劃

2021-07-31





海外工業軟件研究之西門子：成功密碼

2021-07-29





MES系統數據集成(ERP+SCADA)完整版解析(附汽車行業案例)

2021-07-27





某機加行業MES/MOM整體規劃與完整解決方案

2021-07-24





最全整理工業通訊上的領域各種總線+協議+規范+接口—數據采集與控制

2021-07-22

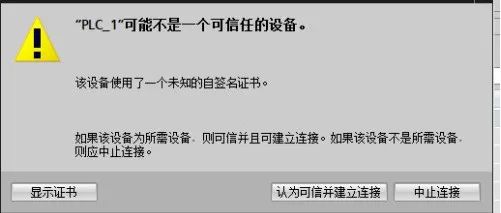

TIAV17+S7-1200：解析最新西門子S7CommPlus協議
