HA模式介紹
Alteon有三種類型的冗余模式：
1、 傳統的網絡層的冗余協議VRRP模式。
2、 Radware私有的switch HA模式
3、 Radware私有的service HA 模式
VRRP模式介紹
1、Alteon的VRRP擴展了標準的RFC規范，使得VRRP組可以到1024個。
2、VRRP使用組播地址224.0.0.18進行hello通信。通告優先級最大的Alteon被選為主設備。主設備會接管虛IP，對虛IP的ARP請求進行響應。選為備機的Alteon靜默，不再通告hello。主設備Down，在hold on時間超時后，備設備接管主設備工作。
3、VRRP可以使用物理接口IP作為虛IP。因此兩個Alteon可以用物理接口IP，VIP，PIP作為虛擬IP。使用哪個Alteon的物理接口IP作為虛IP，該Alteon自動成為主設備，并且priority為255. (RFC標準)
4、為了保證主機接管所有的VIP/PIP/物理接口的ARP響應，保證流量全部從主機轉發，請一定把VIP和PIP都做到VRRP組里。
Active-standby傳統模式
通過命令：/c/l3/hamode切換使用的模式
配置Alteon使用vrrp模式：

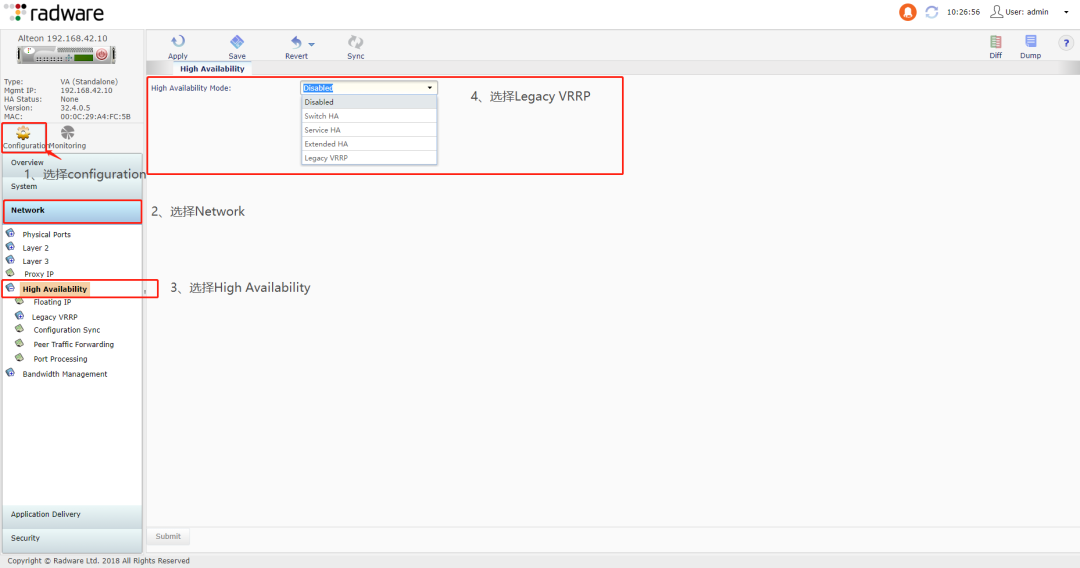

web界面配置如下：
VR具體配置如下：/c/l3/vrrp/vr X/ena/ipver v4/vrid X/if X/addr X.X.X.X/share dis
其中VR的ID只是用于本機識別，vrid才是通訊用的。如果有多個VR，可通過配置vrgroup來保證所有VR同時切換。其中，priority值一般為主機101，備機100。

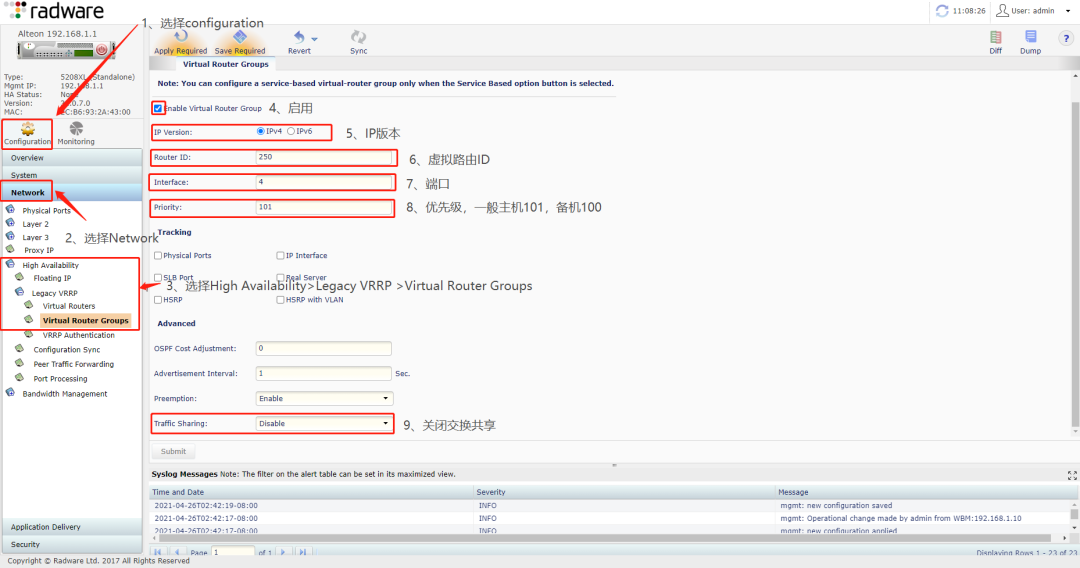

vrgroup具體配置如下：
主機：/c/l3/vrrp/group/ena/ipver v4/vrid X/if X/prio 101/share dis
備機：/c/l3/vrrp/group/ena/ipver v4/vrid X/if X/prio 100/share dis

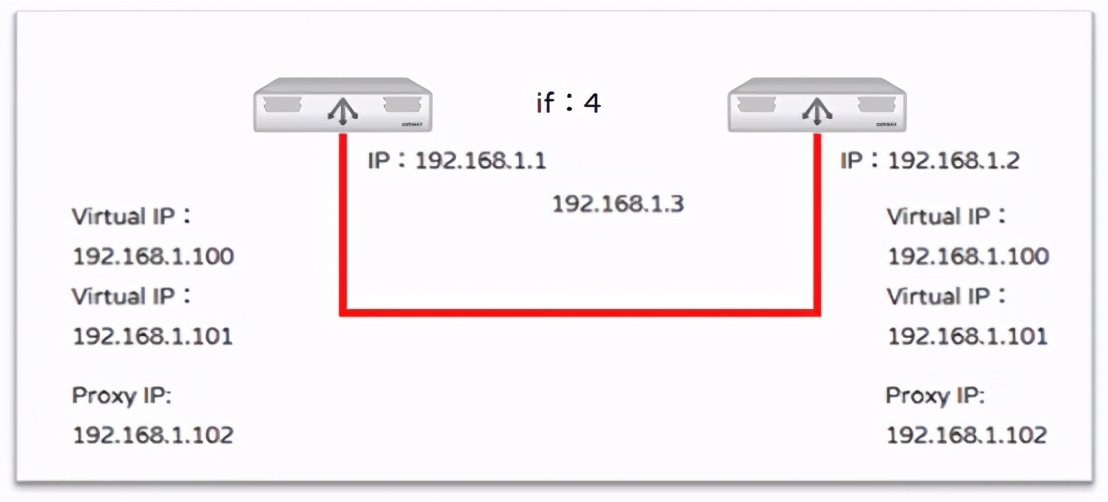

如圖所示：物理端口為4口，主機IP地址為：192.168.1.1，備機IP地址為：129.168.1.2，虛地址為：192.168.1.3;VIP地址1：192.168.1.100，VIP地址2：192.168.1.101，Proxy地址為：192.168.1.102
具體配置如下
/c/l3/vrrp/vr 4
ena
ipver v4
vrid 4
if 4
addr 192.168.1.3
share dis
/c/l3/vrrp/vr 100
ena
ipver v4
vrid 100
if 4
addr 192.168.1.100
share dis
/c/l3/vrrp/vr 101
ena
ipver v4
vrid 101
if4
addr 192.168.1.101
share dis
/c/l3/vrrp/vr 102
ena
ipver v4
vrid 102
if 4
addr 192.168.1.102
share dis

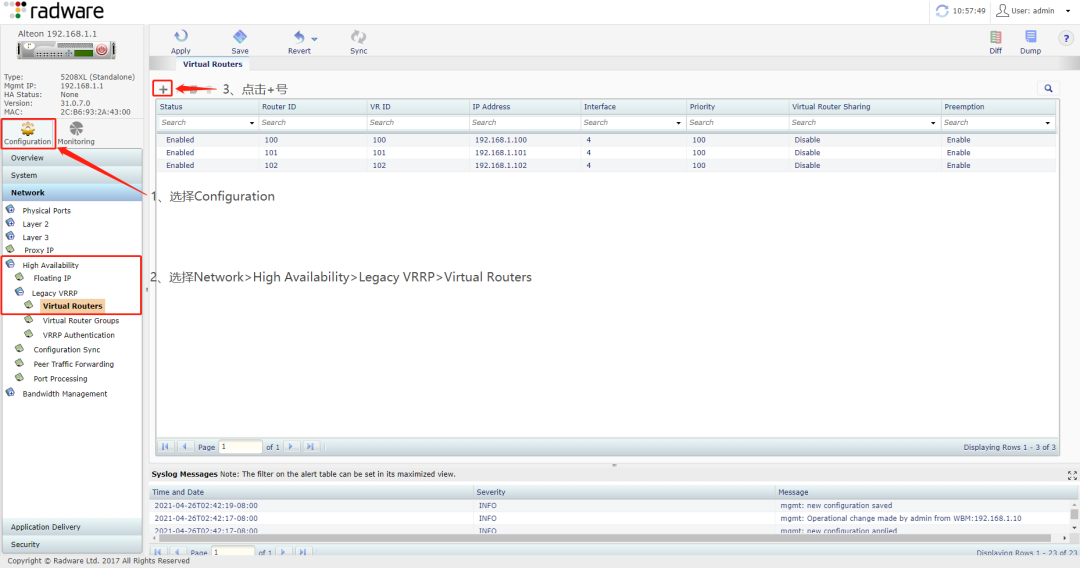

Web配置如下：

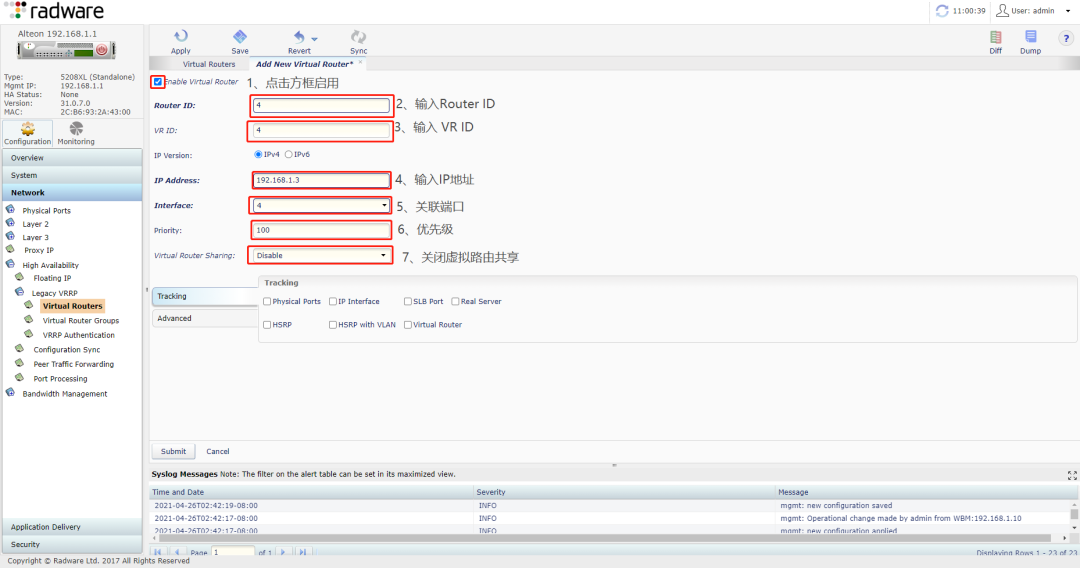

Web界面配置如下：
傳統VRRP配置模式基本上已經被Alteon 所淘汰，從配置的可擴展性和復雜度考慮，建議使用Switch HA模式來部署設備的高可用性。
