arcgis緩沖區怎么做（舉例分析arcgis緩沖區知識）

河豚俠 ? 生活百科 ? 2022-05-13 12:36:30 ?

1. 概述

緩沖區分析是指以點、線、面實體為基礎，自動建立其周圍一定寬度范圍內的緩沖區多邊形圖層，然后用該圖層與目標圖層疊加，進行分析而得到所需結果。緩沖區分析可以用于分析城市交通網絡不同時段、不同交通方式居民出行的時間結構，也可用于城市不同條件下住房的選擇。這里，我們以某段道路兩側加油站數量的確定為例，介紹一下緩沖區分析。

2. 數據準備

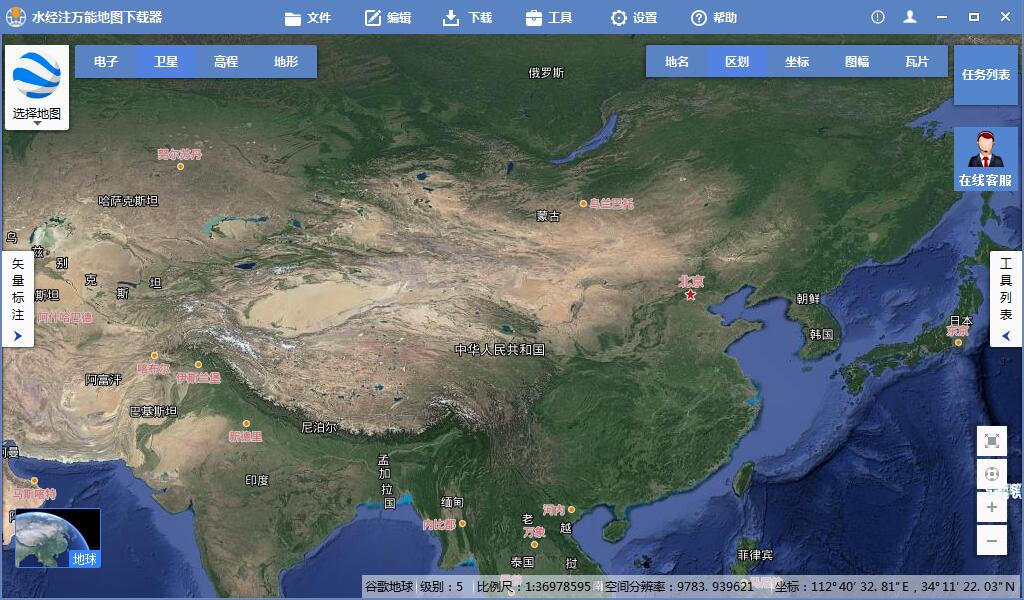

本教程使用的數據是用水經注萬能地圖下載器下載的道路數據和加油站POI數據。除去上面的數據，常見的矢量數據都可以從水經注萬能地圖下載器中獲取。



如何使用ArcMap進行簡單的緩沖區分析



水經注萬能地圖下載器 (私信回復”下載器”獲取萬能地圖下載器軟件安裝包)

3. 數據加載

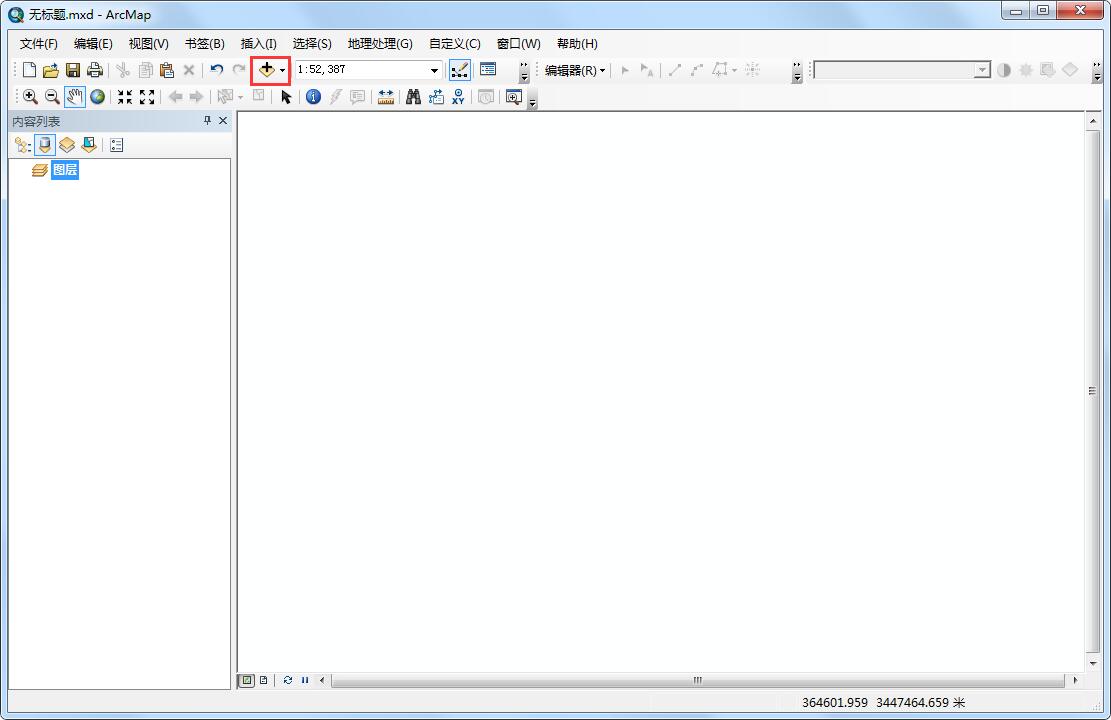

打開ArcMap，點擊”+”號將從萬能地圖下載器中下載的中環路(部分)和加油站數據加載進來，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



點擊+號加載數據

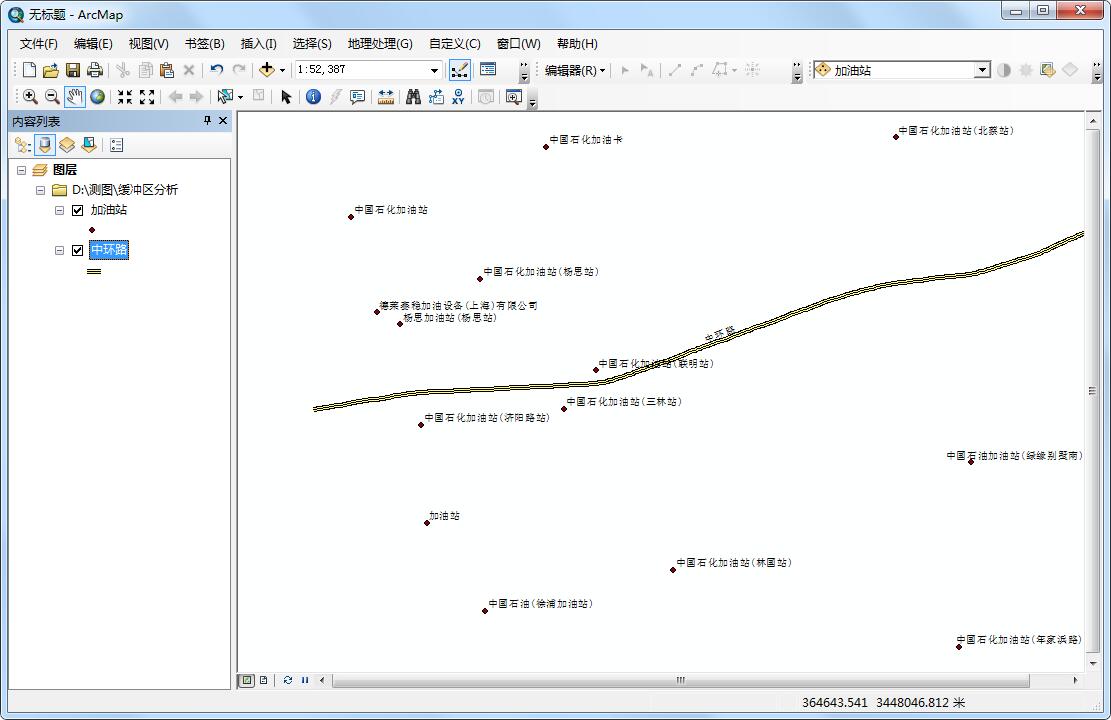

選擇上中環路(部分)和加油站數據，點擊添加，加載進來的數據效果如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



數據加載效果

4. 制作緩沖區

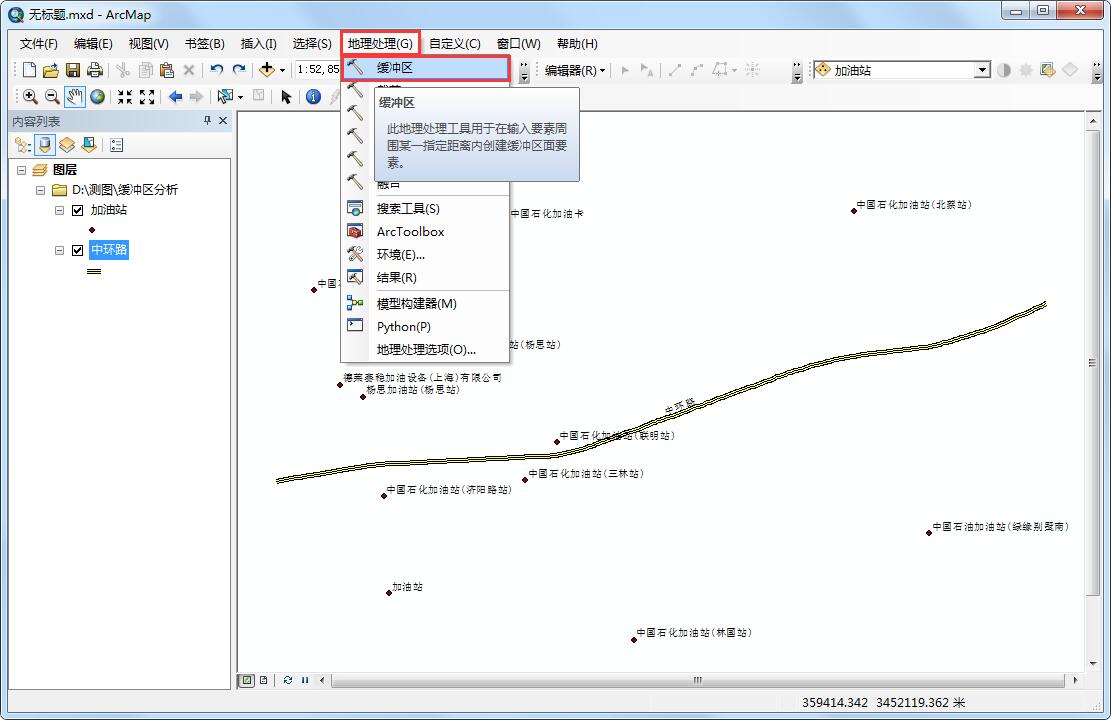

在菜單欄上點擊”地理處理緩沖區”，調用緩沖區分析工具，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



調用緩沖區分析工具

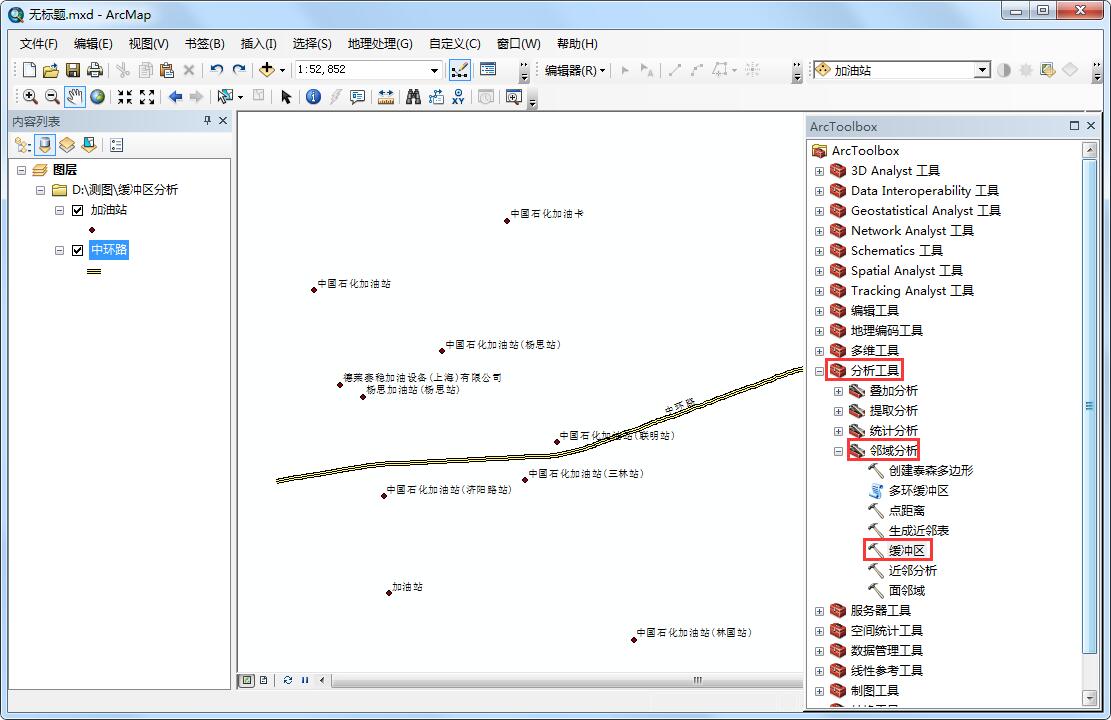

也可以在ArcToolbox內點擊”分析工具領域分析緩沖區”打開緩沖區分析工具，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



在ArcToolbox工具中調用緩沖區分析工具

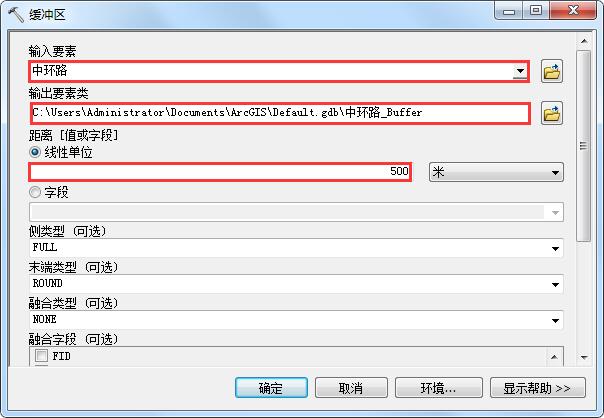

在顯示的緩沖區對話框內輸入要素選擇需要制作緩沖區的中環路，設置好輸出要素位置，距離設置為500m，表示緩沖的距離距道路500m，如果有緩沖的距離字段，也可以選擇對應的字段，這里沒有，所以設置距離為500m，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



設置輸入輸出要素和緩沖距離

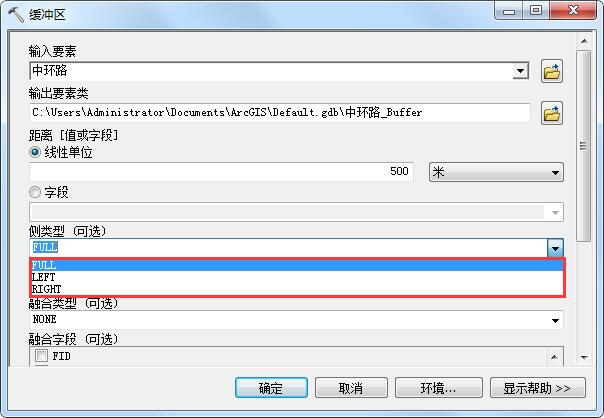

側類型有三種，分別是FULL、LEET、RIGHT，分別表示兩邊都建立緩沖區，左邊建立緩沖區和右邊建立緩沖區，這里由于加油站可能分布在道路的任意一側，所以選擇FULL，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



選擇側類型

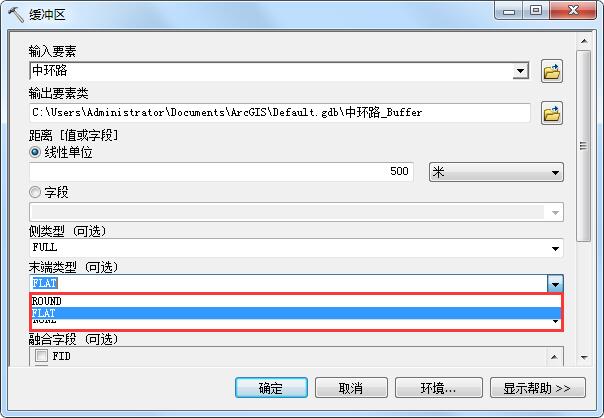

末端類型有兩種，分別是ROUND和FLAT，ROUND表示在端點處是半圓，F(xiàn)LAT則表示在線的末端創建矩形緩沖區，矩形短邊的中點與線的末端重合，為了保證加油站位置不漏掉，這里選擇FLAT，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



選擇末端類型

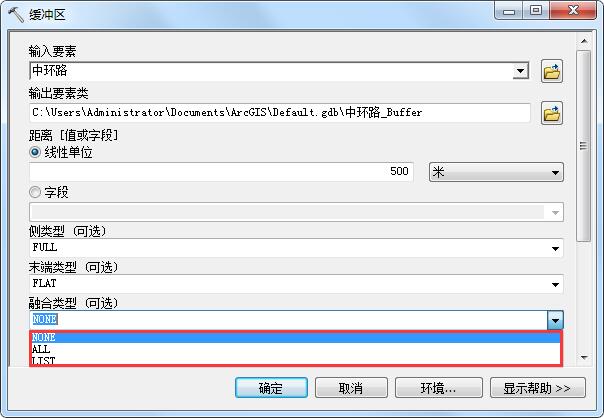

融合類型有NONE、ALL和LIST，NONE表示不執行融合操作，ALL表示將所有的緩沖區融合為一個要素，去除重合的部分，LIST表示根據給定的中點列表來進行融合，中點值相等的緩沖區進行融合，這里選擇NONE，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



選擇融合類型

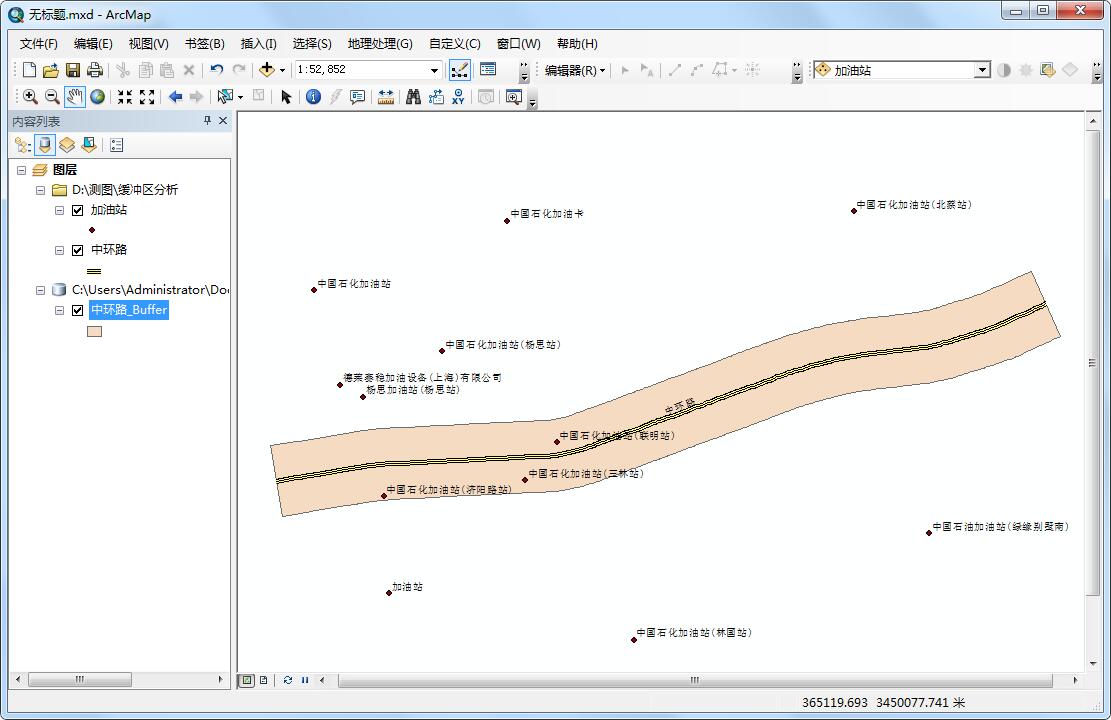

做完上述所有的設置之后，點擊確定可以生成相應的緩沖區范圍，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



生成的緩沖區范圍

5. 獲取緩沖區內數據

實現緩沖區內加油站數據的獲取，可以使用相交工具，點擊”地理處理相交”，調用相交工具，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



調用相交工具

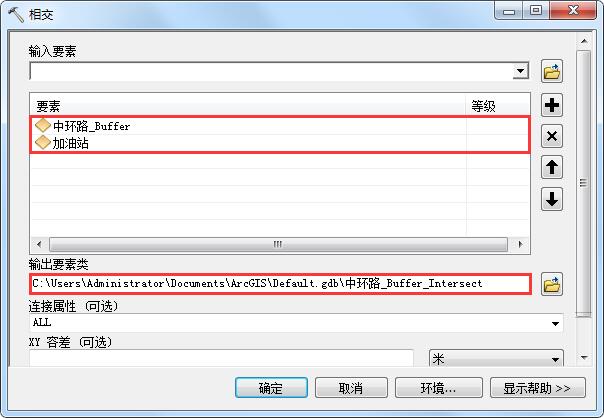

在顯示的相交對話框內，輸入要素設置為加油站和生成的緩沖區范圍，設置輸出要素，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



相交設置

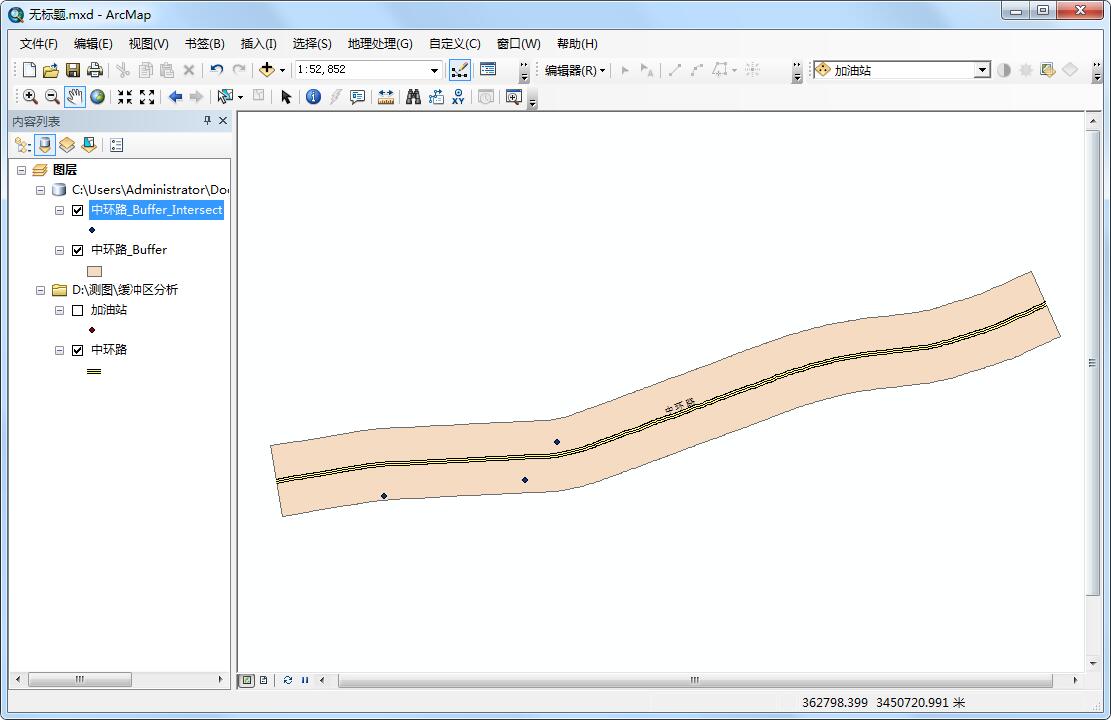

點擊確定之后可以看到相交得到的結果，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



相交結果

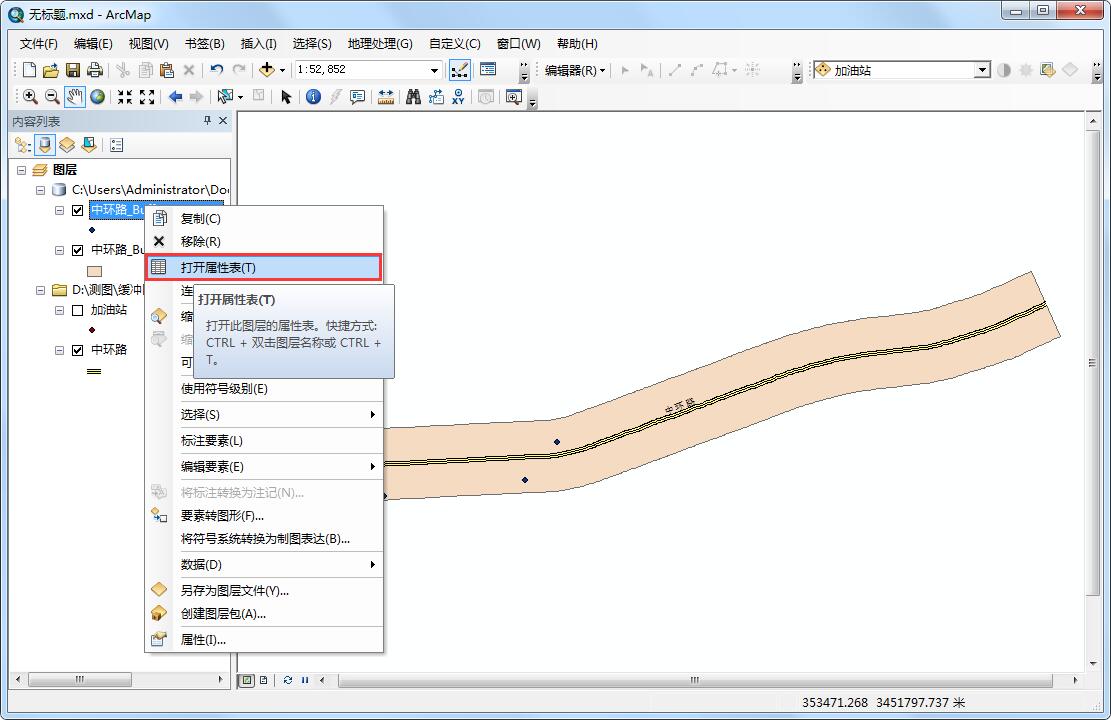

在得到的結果圖層上點擊右鍵，選擇打開屬性表，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



打開屬性表

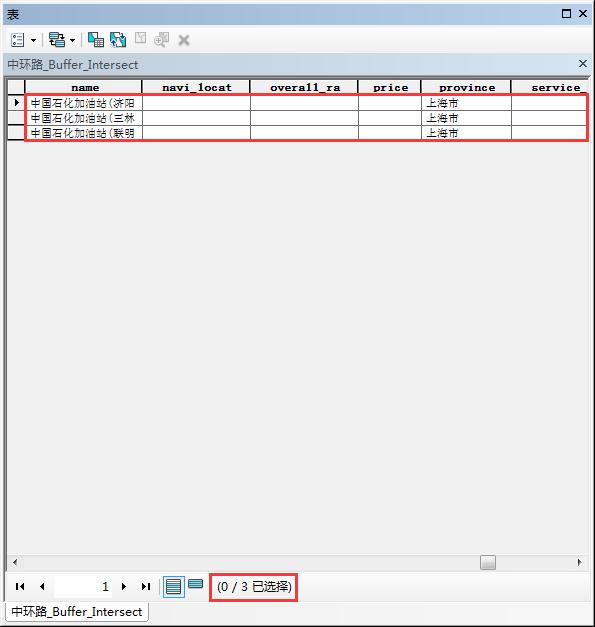

打開屬性表之后可以看到具體的緩沖區范圍內的加油站個數和對應的是哪些加油站，如下圖所示。



如何使用ArcMap進行簡單的緩沖區分析



相交結果屬性表

6. 結語

以上就是如何使用ArcMap進行簡單的緩沖區分析的詳細說明，主要包括了數據準備、數據加載、制作緩沖區和獲取緩沖區內數據等功能。
