cad捕捉快捷鍵是什么（手把手教你cad捕捉使用）

河豚俠 ? 生活百科 ? 2022-05-17 08:47:29 ?

在使用CAD繪圖過程中捕捉是一個使用率很高的操作，想要繪圖效率精準度就一定要使用好捕捉操作

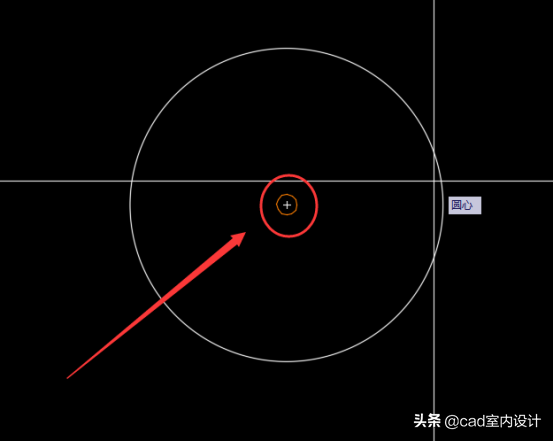

例如：圓心捕捉(光標放在圓附近顯示圓心捕捉)



CAD捕捉的使用方法



這個是因?yàn)槲覀兇蜷_(kāi)了F3(快捷鍵：對象捕捉)勾選了圓心捕捉

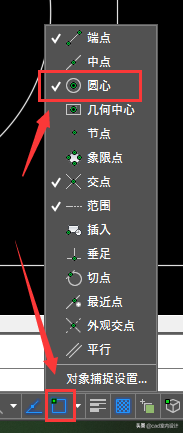

1.點擊對象捕捉的圖標(鼠標右鍵點開)



CAD捕捉的使用方法



2.勾選圓心捕捉



CAD捕捉的使用方法

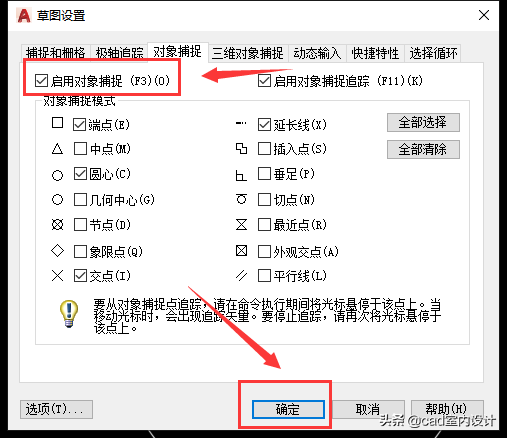

亦可打開草圖設置(快捷鍵：OS草圖設置)，啟用對象捕捉-勾選

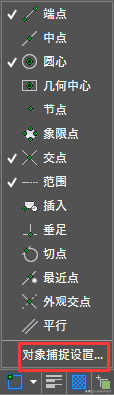

鼠標右鍵對象捕捉圖標(快捷鍵：OS草圖設置)-點擊對象捕捉設置-對象捕捉設置-選擇性勾選或者全選



CAD捕捉的使用方法
CAD捕捉的使用方法



示例：

1.畫一個正方形拾取端點(光標放在正方形兩端附近顯示端點捕捉)



CAD捕捉的使用方法



2.畫一條直線拾取中點(光標放在直線中點附近顯示中點捕捉)



CAD捕捉的使用方法
