思科在2010年引入了FabricPath技術。FabricPath提供了新的功能和設計選項，使網絡運營商能夠創建以太網結構，從而提高帶寬可用性，提供設計靈活性，并簡化和降低網絡和應用程序部署和操作的成本。典型的FabricPath網絡使用脊椎和葉子結構。

FabricPath技術使用了傳統第2層和第3層技術的許多最佳特性。它保留了第2層環境的簡單配置、即插即用的部署模型。還介紹了一種稱為FabricPath中間系統到中間系統(IS-IS)的控制平面協議。此最短路徑優先(SPF)路由協議用于確定FabricPath網絡中任何給定目的FabricPath交換機的可達性并選擇最佳路徑。其結果是增加了穩定性和可擴展性，快速收斂，以及使用第3層路由環境中典型的多條并行路徑的能力。

封裝格式和標準符合性

FabricPath spine and leaf網絡是Cisco的專有網絡，但基于TRILL標準。它在MAC幀封裝中使用FabricPath-MAC。

底層網絡

FabricPath spine和leaf網絡在MAC幀封裝中使用第2層FabricPath MAC，在底層網絡中使用FabricPath IS-IS作為控制平面。每個FabricPath交換機由FabricPath交換機ID標識。FabricPath is-is控制平面構建關于如何到達其他FabricPath交換機的可達性信息。

覆蓋網絡

FabricPath沒有覆蓋網絡的覆蓋控制平面。覆蓋網絡中的終端主機信息是通過會話學習的泛洪學習機制來學習的。

廣播和未知單播流量

對于FabricPath網絡，F(xiàn)abricPath IS-IS控制平面默認創建兩個多目標樹，通過FabricPath網絡承載廣播流量、未知單播流量和多播流量。FabricPath中的廣播和未知單播流量被淹沒到VLAN或廣播域中的所有FabricPath邊緣端口。

主機檢測和可達性

FabricPath交換機依靠初始數據平面流量洪泛來學習終端主機可達性信息。隨著廣播域中主機數量的增加，泛洪數據包的負面影響更加明顯。在FabricPath網絡設計中，需要仔細考慮廣播和未知單播流量泛濫的影響。FabricPath多拓?fù)涮匦缘忍匦缘拇嬖?，有助于限制FabricPath網絡的一個子區域中的流量泛濫。

多播通信量

對于FabricPath網絡，F(xiàn)abricPath IS-IS控制平面默認創建兩個多目標樹，通過FabricPath網絡承載廣播流量、未知單播流量和多播流量。默認情況下，IP多播流量?jī)H限于那些連接了感興趣的多播接收器或多播路由器并使用Internet組管理協議(IGMP)偵聽的FabricPath邊緣端口。對于第2層多播通信量，進入FabricPath交換機的通信量被散列到要轉發的多目標樹。對于第3層IP多播通信量，需要使用協議無關多播(PIM)通過第3層多播轉發通信量。將通信量路由到目標VLAN后，使用目標VLAN中的多目標樹將其轉發。

第三層路由功能

FabricPath是一種第2層網絡結構技術，它允許您通過在第2層添加更多的spine節點和leaf節點來輕松地?cái)U(kuò)展網絡容量。但大多數網絡都不是純的第二層網絡。服務器可以與不同子網中的其他服務器通信，也可以通過廣域網或Internet與遠程分支辦公室中的客戶端通信。該流量需要由FabricPath交換機(默認網關和邊界交換機)上啟用的第3層功能路由。

在FabricPath網絡中放置第3層函數需要仔細設計。有兩個主要的設計選項可供選擇：邊界脊椎處的內部和外部布線，以及邊界葉處的內部和外部布線。兩種設計都提供集中路由：即第3層路由功能集中在特定交換機上。

邊界脊椎處的內部和外部布線

如圖6邊界spine的內部和外部路由設計所示，spine交換機充當?shù)?層和第3層邊界和服務器子網網關。Spine交換機正在執行VLAN內FabricPath幀交換。spine交換機上的交換機虛擬接口對東西向內部流量執行VLAN間路由，并與第3層路由上行鏈路交換路由鄰接信息以路由南北向外部流量。路由流量只需經過一個躍點即可到達要路由的脊椎交換機上的默認網關。

FabricPath技術目前最多支持四個FabricPath選播網關。如果spine和leaf網絡有四個以上的spine交換機，則第2層和第3層邊界需要分布在spine交換機上。此外，在spine交換機上啟用SVIs時，spine交換機禁用會話學習并學習相應子網中的MAC地址。您需要考慮MAC地址規模，以避免超出硬件的可伸縮性限制。

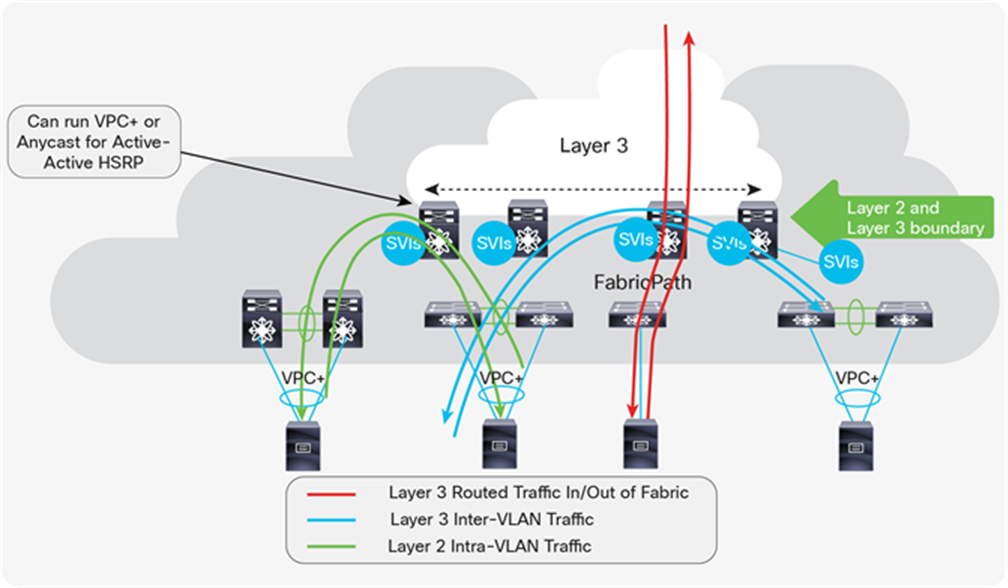

圖6。邊界脊椎處的內部和外部布線

邊界頁上的內部和外部路由

如圖7邊界頁的內部和外部路由設計所示，spine交換機充當?shù)?層FabricPath交換機，僅執行VLAN內FabricPath幀交換。它不會學習主機MAC地址。第2層和第3層功能在一些叫做border leaf switches的FabricPath leaf switches上啟用。邊界葉交換機上的SVI對東西向內部流量執行VLAN間路由，并與第3層路由上行鏈路交換路由鄰接，以路由南北向外部流量。

但是路由流量需要通過兩個跳：葉到脊椎，然后到要路由的邊界葉上的默認網關。在設計中，最多可以啟用四個FabricPath選播網關，并在邊界頁上進行路由。您需要考慮MAC地址規模，以避免超過border leaf交換機的可伸縮性限制。

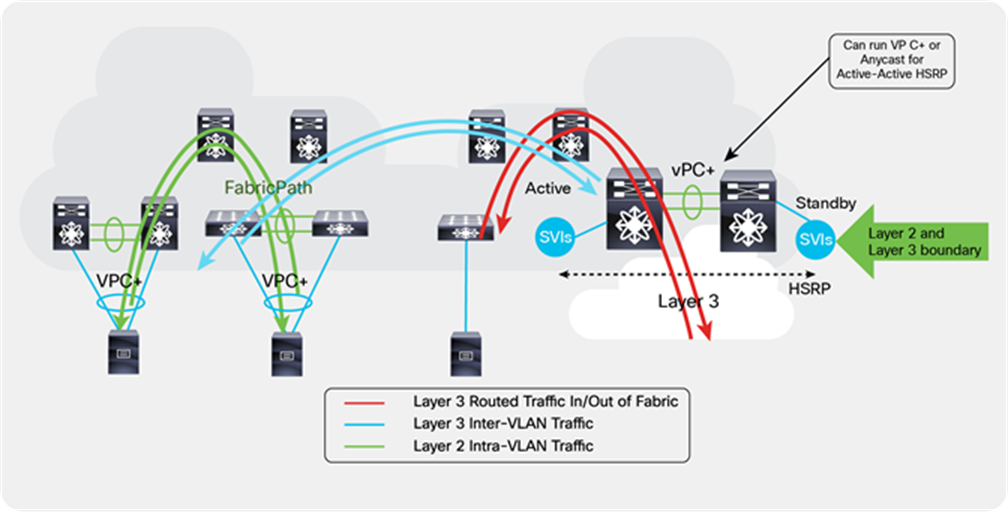

圖7。邊界頁上的內部和外部路由

多租戶技術

FabricPath spine和leaf網絡通過VXLAN網絡(VN)段特性支持第2層多租戶(圖8)。VN段特性提供了一種在線路上標記數據包的新方法，取代了傳統的IEEE 802.1qvlan標記。此功能使用24位增加的名稱空間?？蛻暨吘夋溌?訪問和中繼)承載傳統的VLAN標記和未標記幀。這些是VN段邊緣端口。

FabricPath鏈路(交換端口模式：FabricPath)為定義了VXLAN網絡標識符的vlan攜帶VN段標記幀。這些是VN段核心端口。為了支持多租戶，相同的vlan可以在不同的FabricPath葉子交換機上重用，IEEE 802.1Q標記的幀被映射到特定的VN段。VN段用于在第2層為每個租戶提供隔離。VLAN在FabricPath葉子交換機上具有局部意義，VN段在FabricPath網絡上具有全局意義。在每個FabricPath leaf交換機上，網絡保留4096個VLAN空間，但在整個FabricPath網絡中，至少理論上可以支持1600萬個VN段。

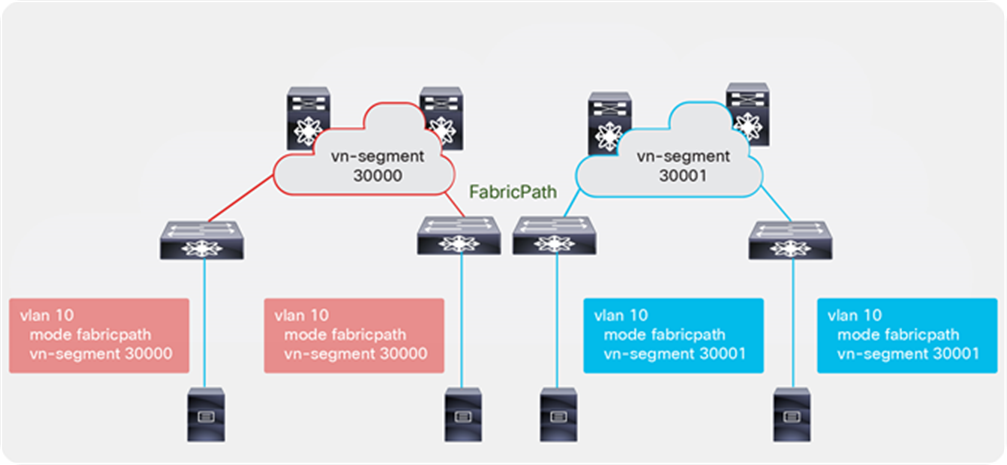

圖8. 具有FabricPath VN段特性的第2層多租戶示例

FabricPath spine和leaf網絡還支持使用虛擬路由和轉發lite(VRF lite)的第3層多租戶，如圖9所示。FabricPath網絡是一個第二層網絡，第三層svi位于第二層FabricPath交換機的頂部。使用VRF lite，F(xiàn)abricPath網絡支持的VLAN數量為4096。

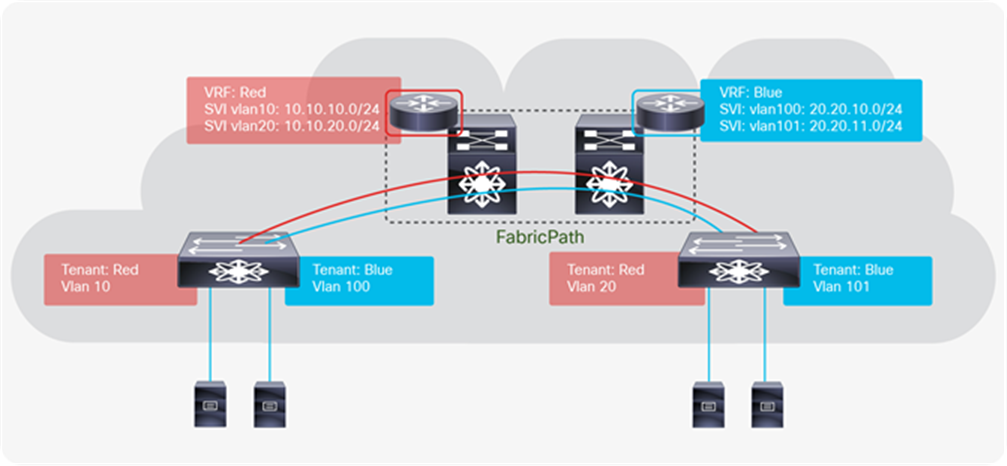

圖9. VRF lite的第3層多租戶示例

Cisco FabricPath脊椎和葉網絡摘要

FabricPath spine and leaf網絡是Cisco的專有網絡，但它是一種成熟的技術，已經得到了廣泛的應用。它提供了一個簡單、靈活、穩定的網絡，具有良好的可擴展性和快速收斂特性，并且可以在第2層使用多條并行路徑。但是FabricPath網絡是基于flood和learn的第二層技術。它的控制平面協議FabricPath IS-IS是用來確定FabricPath交換機ID可達性信息的。FabricPath交換機依靠初始數據平面流量洪泛來學習終端主機可達性信息。隨著廣播域中主機數量的增加，泛洪數據包的負面影響變得更加明顯。第三層功能位于第二層網絡的頂部。常見的第3層設計使用集中路由：即第3層路由功能集中在特定交換機(脊椎交換機或邊界葉交換機)上。FabricPath網絡支持多達四個用于內部VLAN路由的選播網關。

表1總結了FabricPath脊柱和葉網絡的特征。

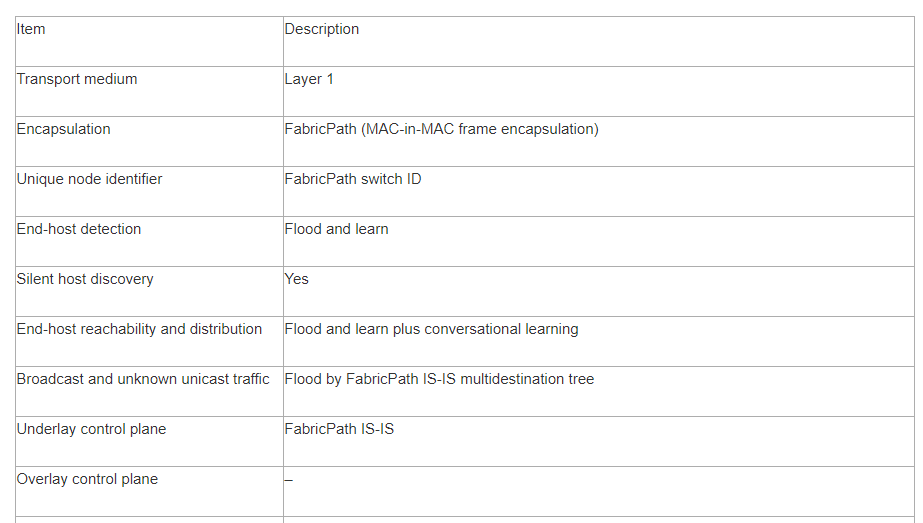

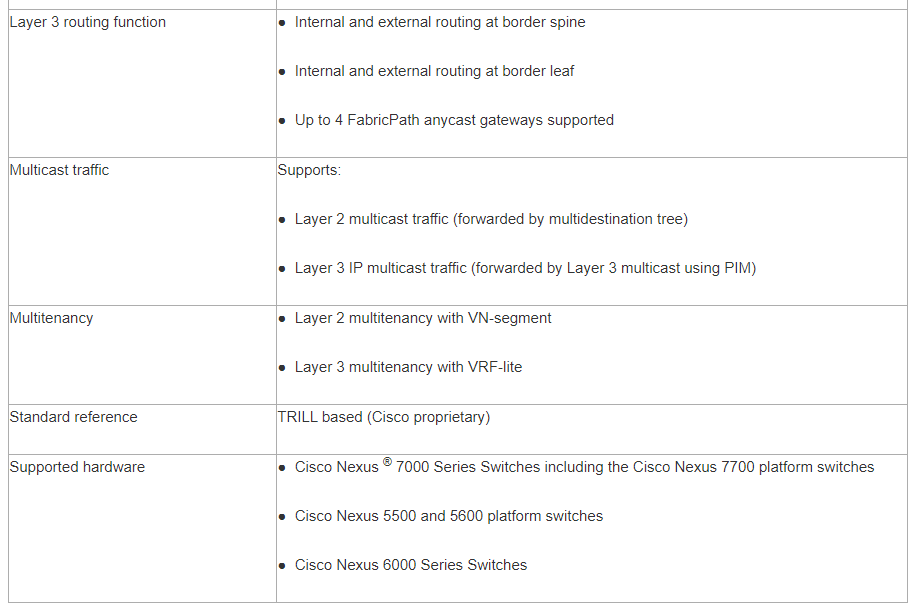

表1.Cisco FabricPath網絡特性

有關功能支持和Cisco FabricPath技術的更多信息，請參閱本文檔末尾列出的配置指南、發行說明和參考文檔。
