Graphpad 是每個科研人員都必須熟練掌握的作圖統計軟件，其強大的統計作圖功能使很多同類軟件望而卻步，熟練掌握 Graphpad 操作技能，會使你的科研水平事半功倍!

今天，給大家詳細介紹一下如何應用 Graphpad 軟件繪制 XY 圖形。

1. 打開軟件

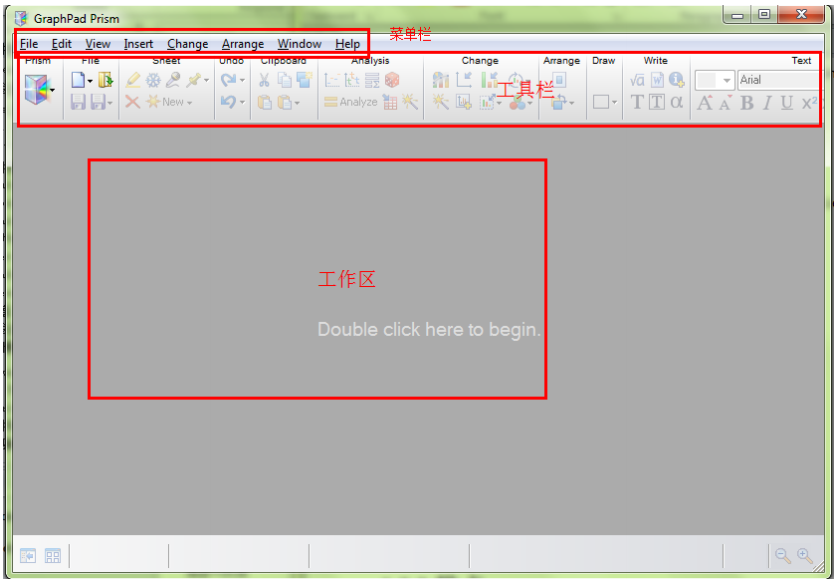

啟動軟件后，主頁面如下所示，主要分為三個模塊：菜單欄、工具欄、工作區。

如圖所示：

2. 選擇 XY 圖表

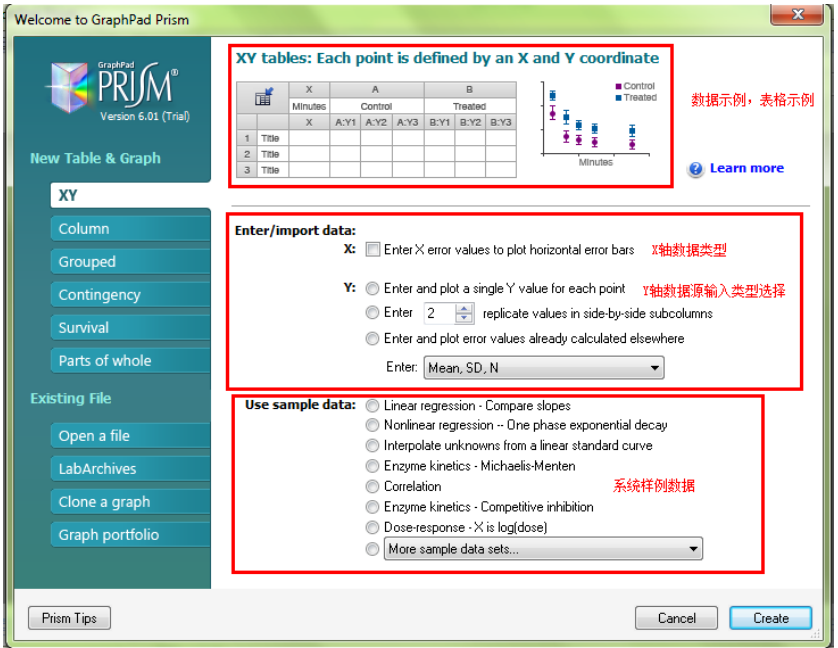

雙擊上圖所示的工作區之后，會彈出 GraphPad Prism 歡迎主頁面，該頁面中可以選擇待繪制的圖表類型。

我們選擇第一個圖表類型——XY 圖表類型。在設計面板中可以選擇 X 軸與 Y 軸的數據格式類型，同時我們也可以使用目前的測試樣例數據。

在初學階段，可以使用軟件提供的測試樣例數據來學習各種類型的樣例模版，這樣會方便、快速地學習這種類型的表格制作。

如圖所示：

3. 編輯數據

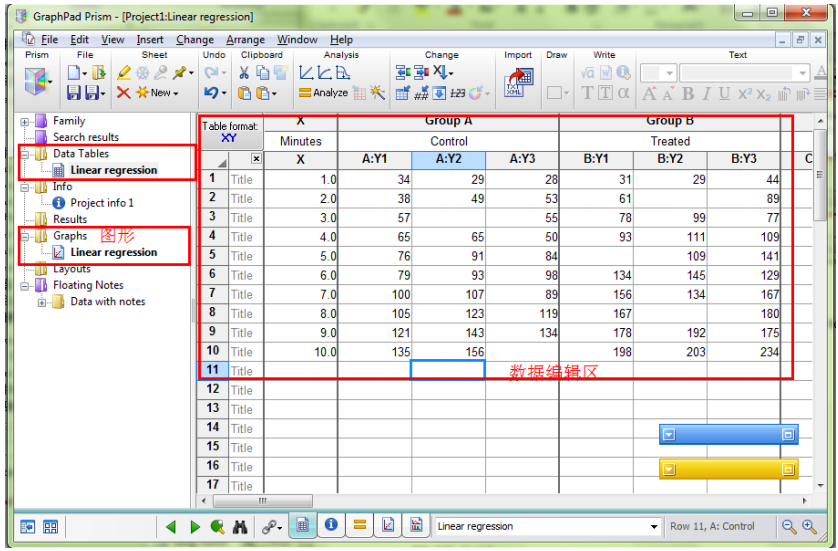

接下來我們使用 XY 平面線性回歸表格作為示例表格。在勾選 Linear Regression(線性回歸)之后，點擊「Create」按鈕，就可以看到樣例的詳細數據，如圖所示：

數據總體分為 X 軸數據和 Y 軸數據，從上圖中的數據編輯區可以看到 X 軸的一列數據代表時間，時間增長方式呈每分鐘遞增。

Y 軸分為兩組數據，每組數據都可進行命名。例如，本例中 Group A 的名稱為 Control，Group B 的名稱為 Treated。

A 組數據表示實驗分組中處于對照組的數據，B 組表示實驗分組中治療組的數據。A 組中的三個數值，可以在一個 X 軸坐標中顯示三個數值范圍，同樣，B 組中的數據也可以表示三個數值范圍。

4. 選擇圖表樣式

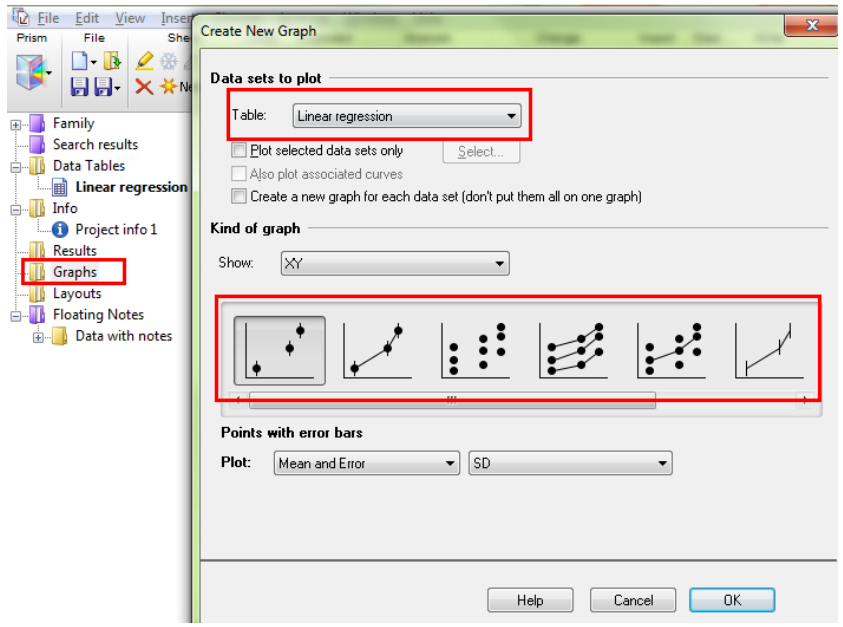

選擇工作區中的「Graphs」文件夾，然后，選擇「Linear Regression」線性回歸表格樣式，選擇相應的數據轉換為圖形。

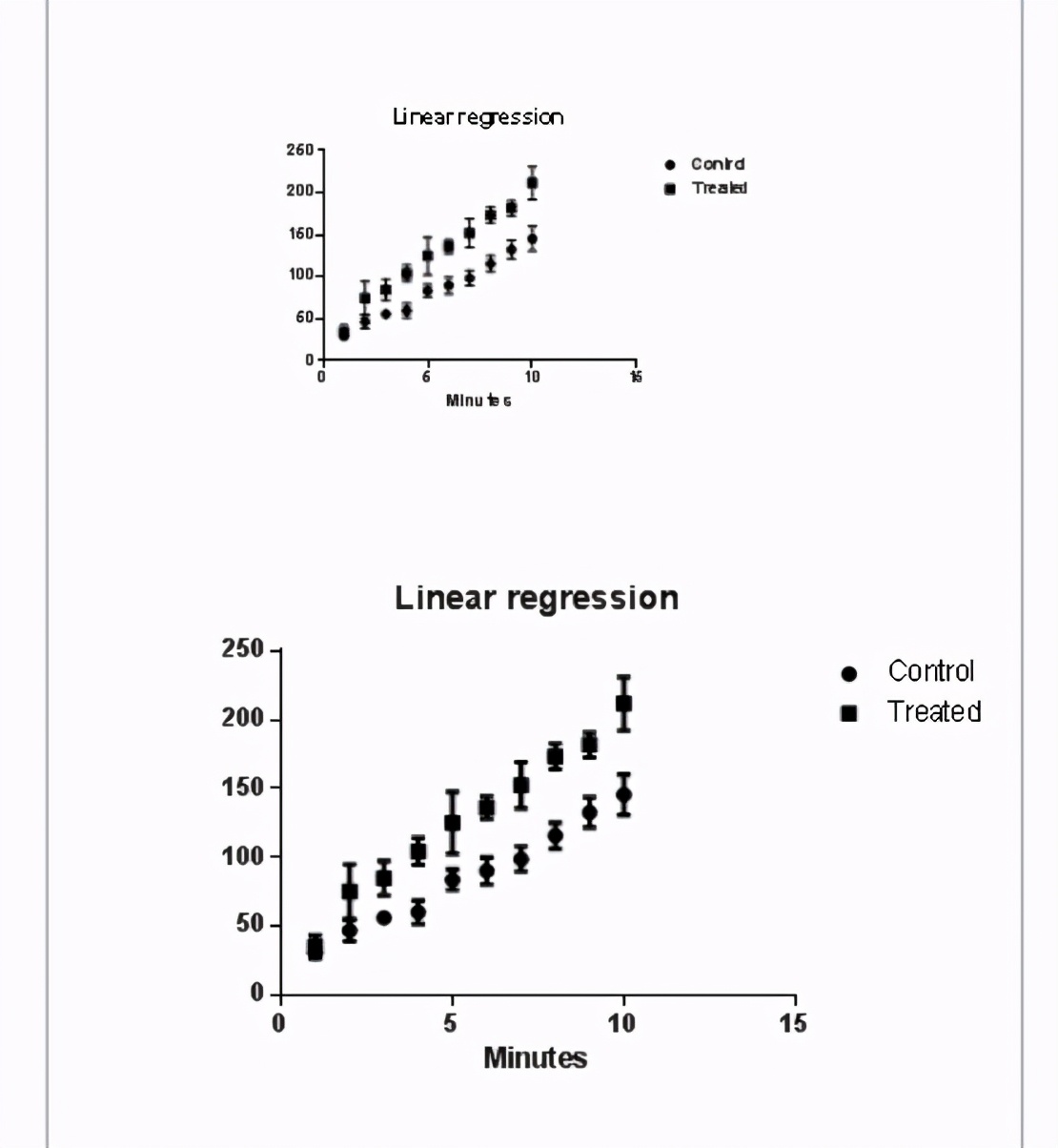

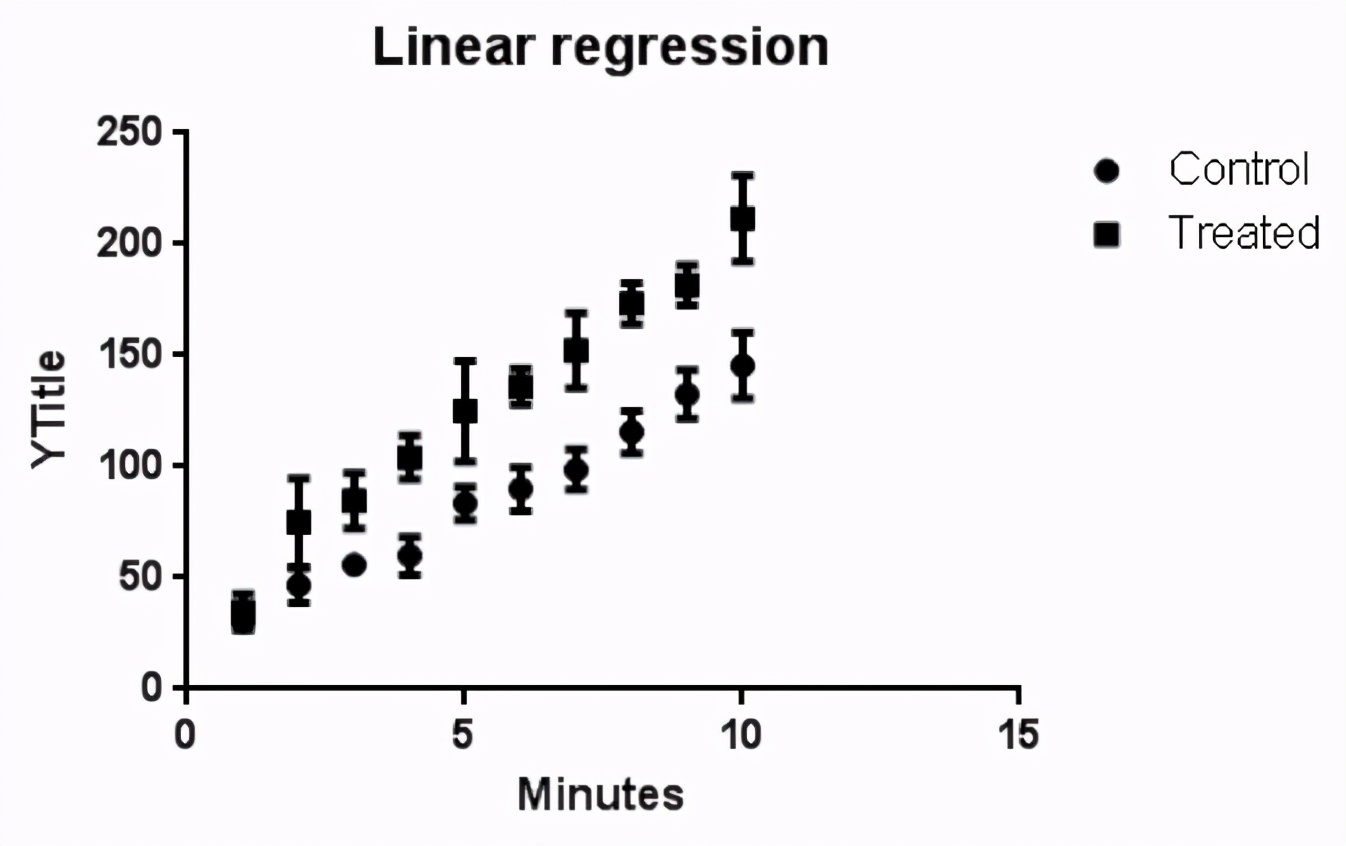

點擊之后即可生成最終數據圖表，如下圖所示。

我們可以看到 A 組 Control 組和 B 組 Treated 組以散點圖的形式進行數據展現。圖中每個小方格的上下兩個短橫杠表示某一組中的三個數據值的上下限。

5. 選擇排版

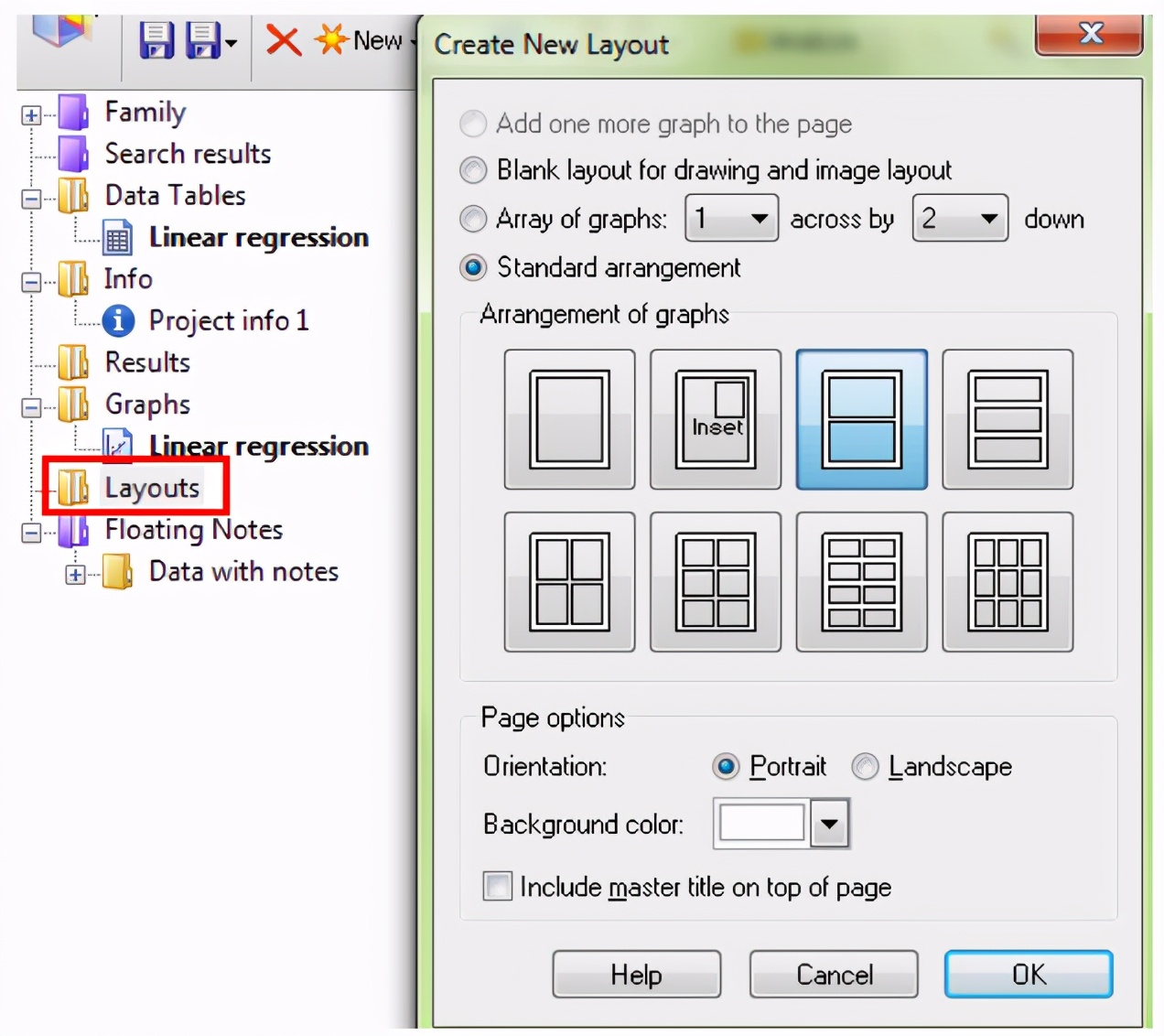

Graphpad Prism 還可以制作期刊出版圖表，并提供了多種排版樣式，方便使用者選擇合適的圖表排版。

選擇相應的排版樣式之后，將 Graphs 中的圖像直接拖到排版頁面中，就可以方便地完成圖表排版。完成排版的圖形可以直接右擊，復制或剪切圖表，保存之后粘入相應的文檔。

6. 數據分析

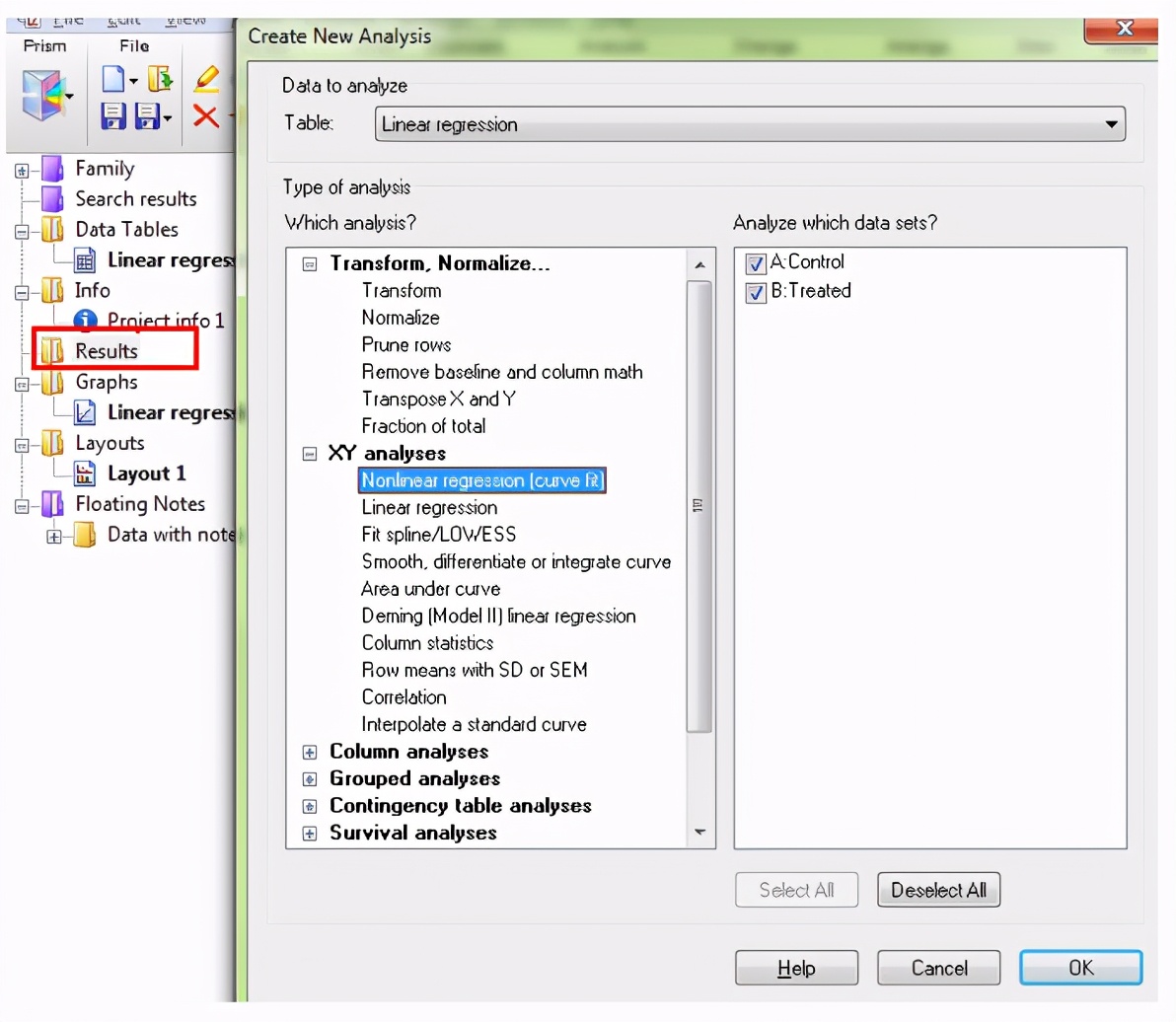

在工作區中選擇「Results」時，Prism 6 會自動彈出一個界面，如圖所示。

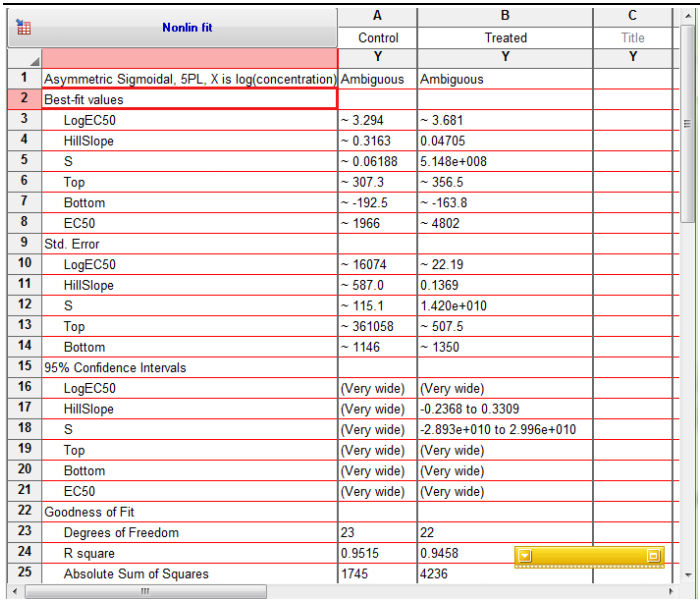

在選擇適當?shù)姆治龇椒ㄖ?，系統會自動呈現分析報表。選擇不同的分析方法，可以展示不同的分析報表。如下圖所示：

7. 其他圖形類型

當然，該軟件除了為大家提供常用的 XY 軸圖表，還有其他五種圖表類型供使用者選擇，每種圖表類型都需要選擇 X 軸數據和 Y 軸數據類型。使用者可以根據自己的不同需要，選擇不同的圖表類型。

選擇圖表類型之后，參照上文步驟，然后編輯數據、選擇圖表樣式、選擇排版、選擇數據分析方法，從而完成整個項目。分析完成之后保存整個項目，以便在后續分析中繼續使用。

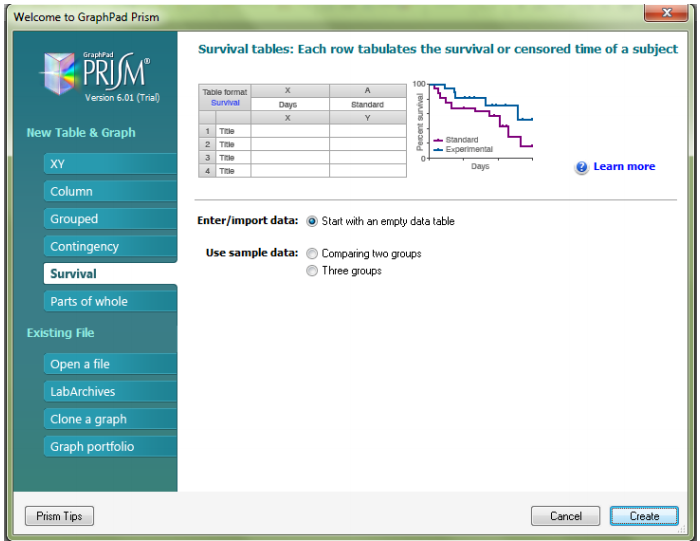

下面五張圖片是五種圖形的選擇頁面，除了選擇現有圖形類型，使用者還可以打開已經存在的 Prism 文件。

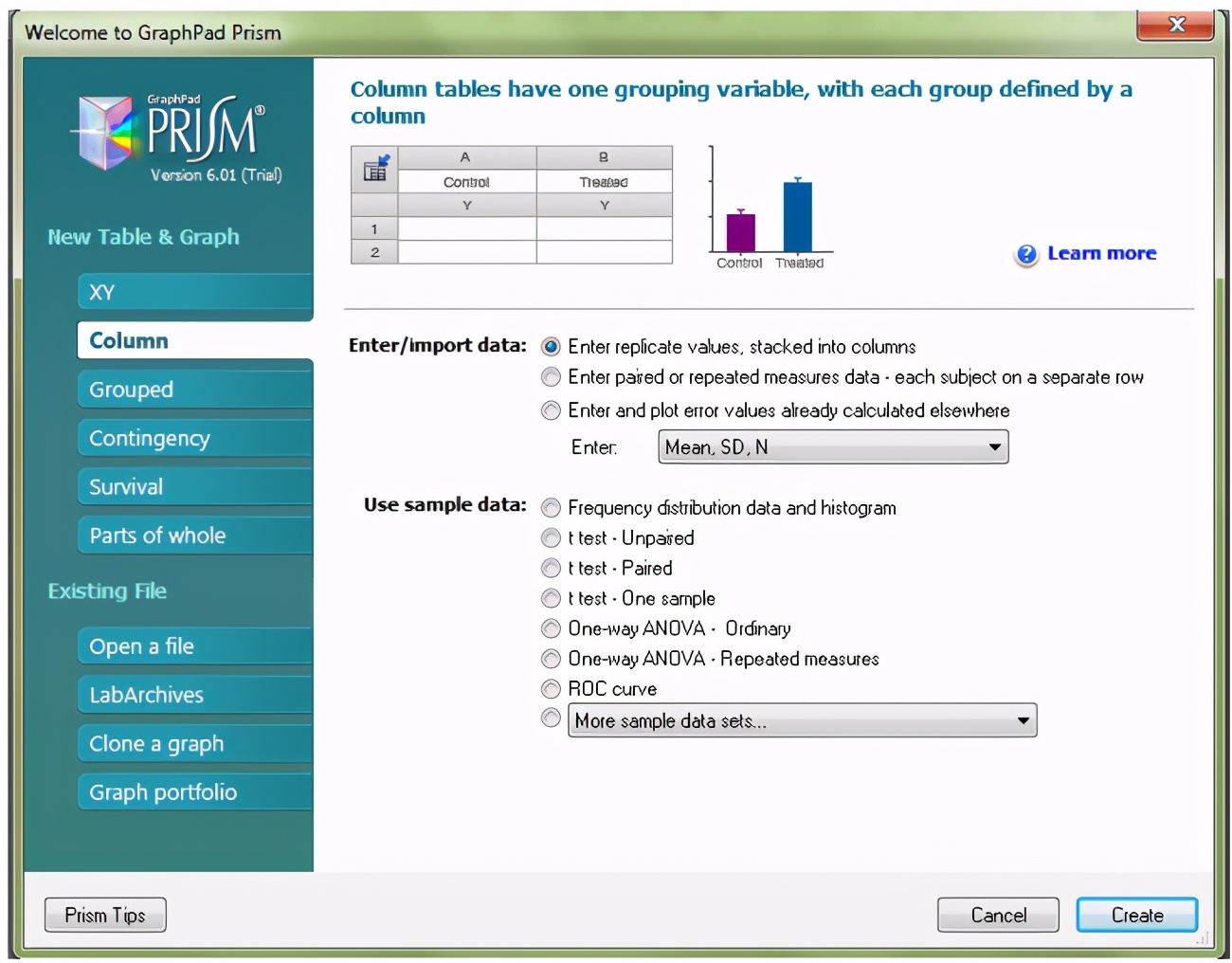

柱形圖：

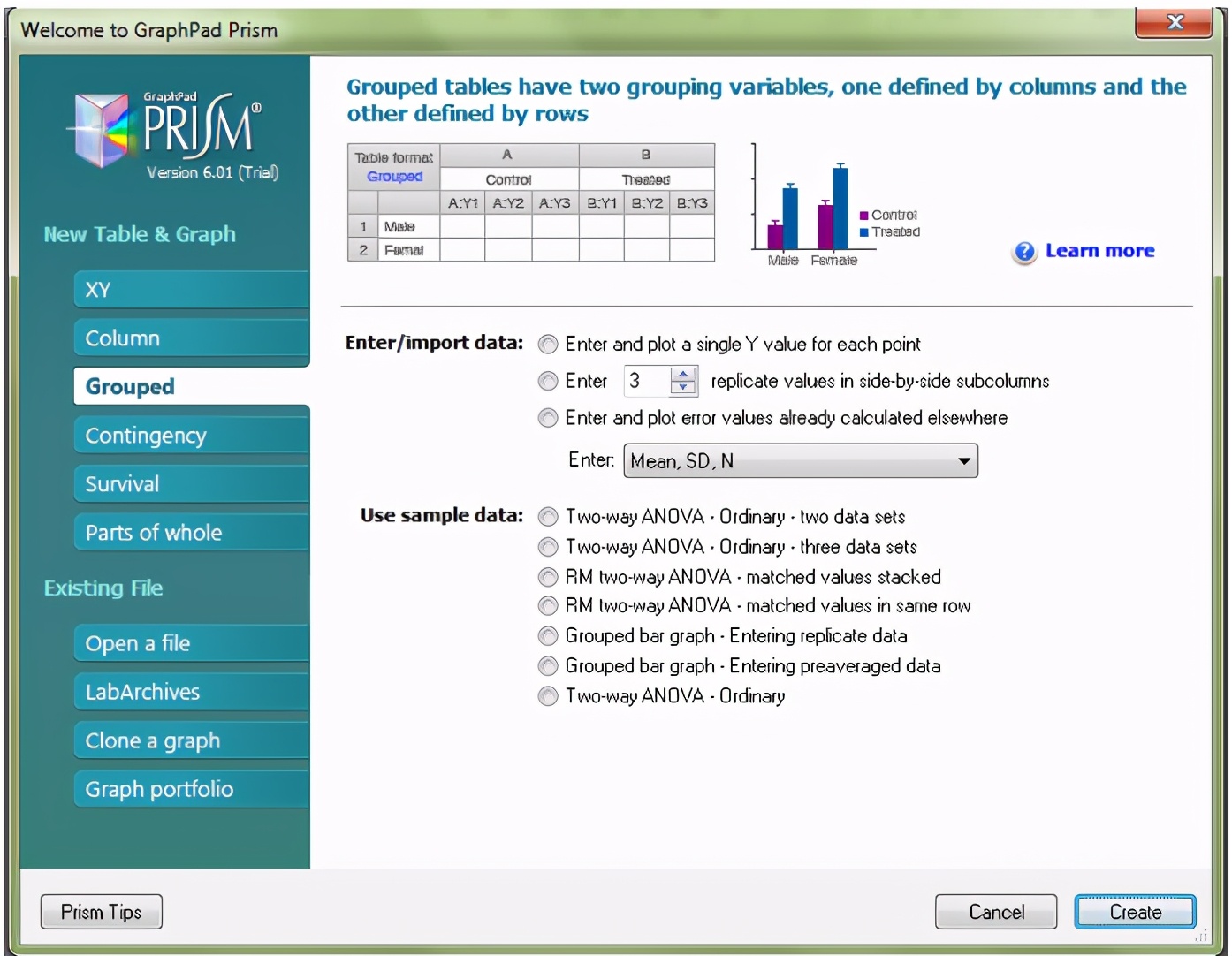

分組圖：

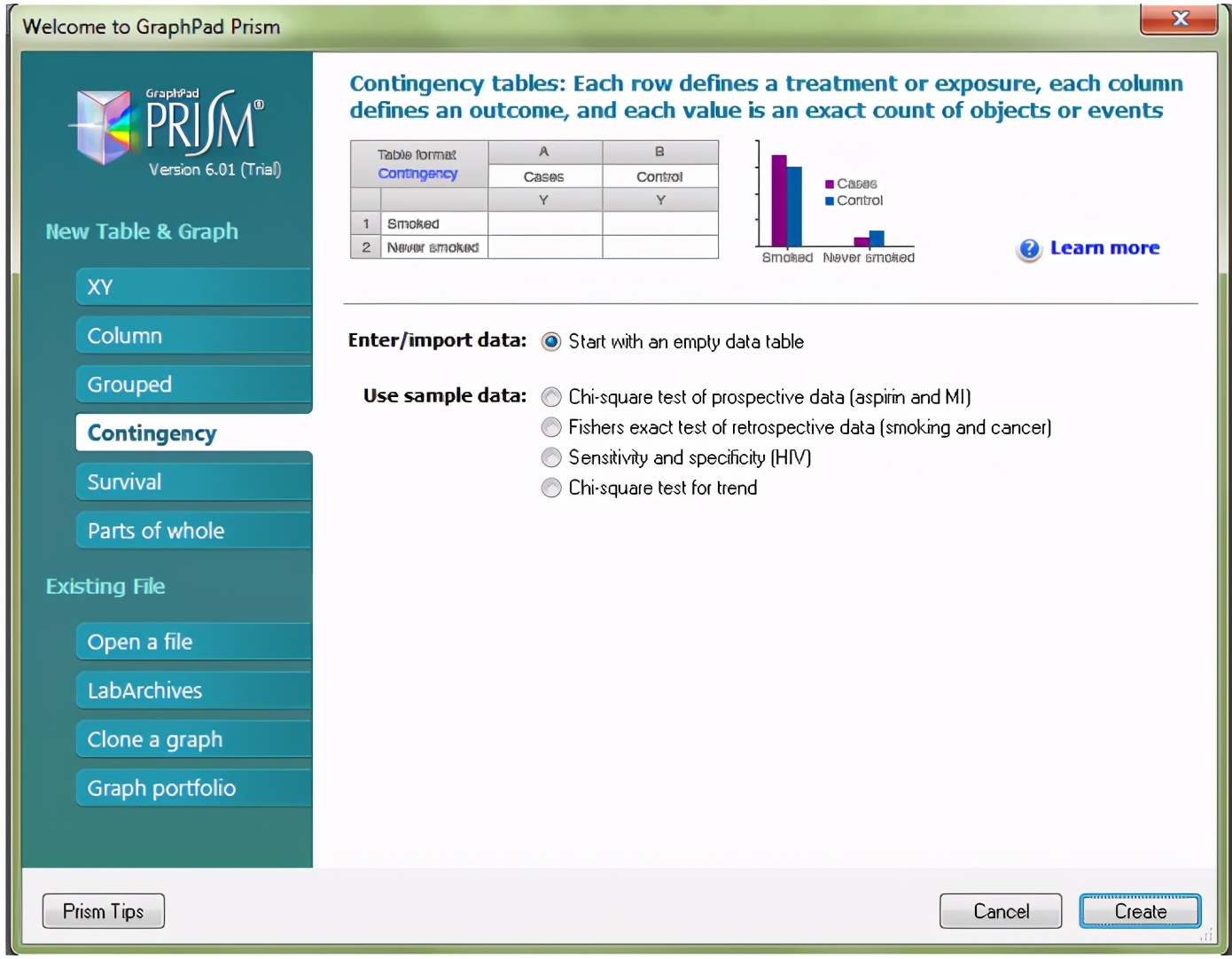

相依表：

調查表：

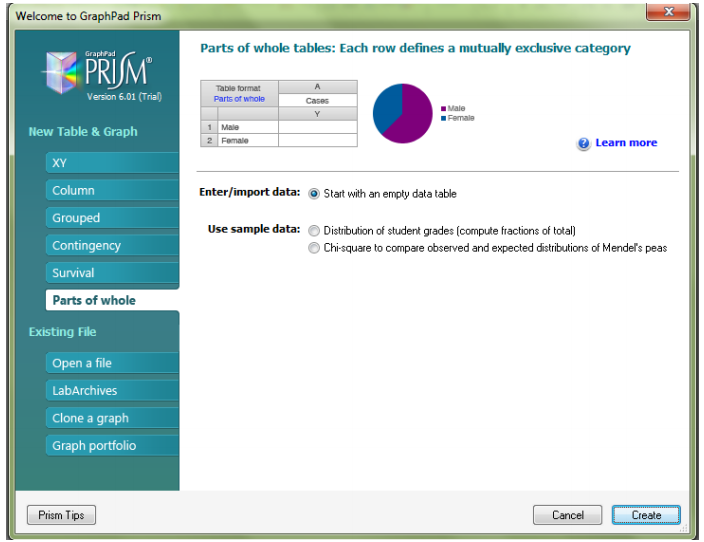

餅圖：

8. 復雜圖形圖表示例

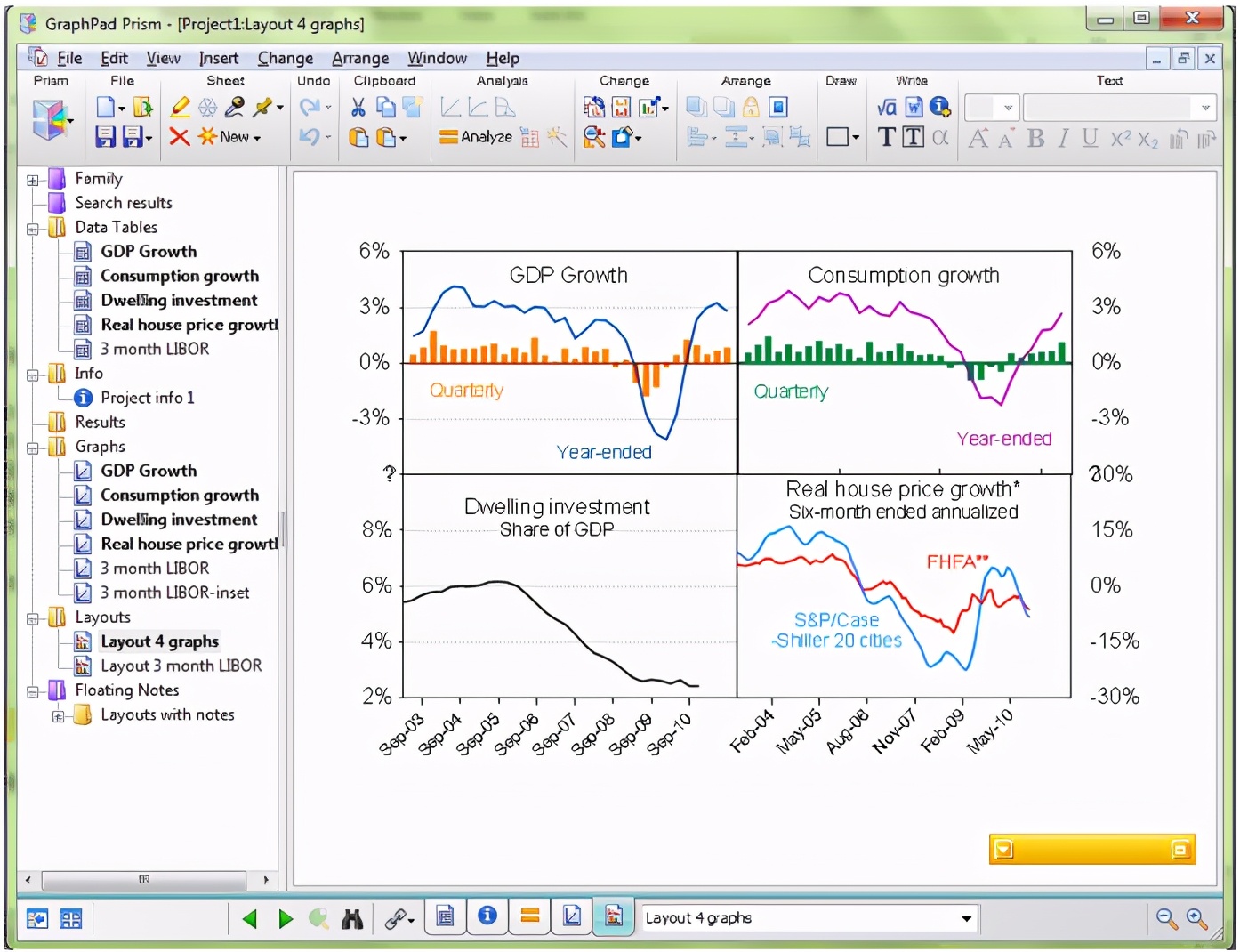

下圖是四個圖形在一頁排版的實例，通過這個實例展示了 Prism 對復雜數據的處理能力。

這個實例包括 5 個數據表，包括 GDP Growth、Consumption growth、Dwelling Investiment、Real House price growth、3 month LIBOR，根據復雜的原始數據可以繪制成如下圖的展示結果。

通過這個展示結果我們可以清楚地了解 GraphPad Prism 軟件對于復雜數據的處理能力和成圖方式。

9. 總結

通過上述對 GraphPad Prism 繪制 XY 圖形的詳細介紹，相信大家對該軟件的使用方法、主要功能有了基本的認識，并具備了基本的使用能力。

相信各位讀者通過結合各自學科的研究需求，與 GraphPad Prism 軟件所提供的功能進行磨合，能夠得到滿意的實驗結果和實驗用圖。
