一開始，小編對于流程圖可以說也是一臉懵逼的。但是呢對于不了解的東西總是有一種執念想要去“追究到底”的，從搜索流程這個詞開始了解它的標準意思。再進一步去搜索不少流程圖，就覺得其實還是很有意思的，把自己腦海里的一個過程通過制作流程圖展現出來。那種自己的思路瞬間清晰表達出來的感覺簡直妙極了。其實小編也發現別人流程圖的畫法和規范等都不太一樣，處于好奇也查閱過一些資料，發現其實流程圖是有那么一套明確并且通用的規范。下面，小編根據我學習得到的關于流程圖的知識，整理出這篇文章，分享給大家。

一、前言

1、規范化流程圖的意義：流程圖可以簡單地描述一個過程，是對過程、算法、流程的一種圖像表示。規范的流程圖幫助項目組成員統一認識，便于項目的溝通和討論，有助于項目的順利推進。

2、目前一個項目的流程圖是為了技術人員開發和自測時與測試人員測試時更好的理解項目。

3、畫流程圖工具：

二、規范

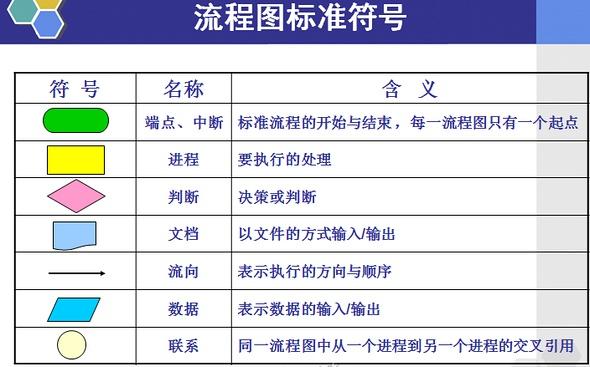

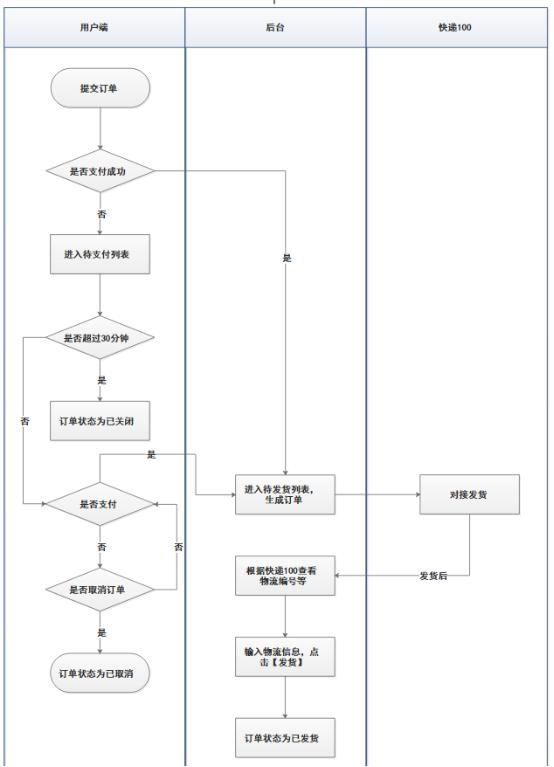

1、流程圖形狀統一。流程圖是由點和線組成的面。要畫出規范的路程圖，最基本的就是流程圖的形狀要統一。

http://processon.com/ (在線制作流程圖)

Xmind (涵蓋pcMacIOS安卓)

億圖 (國產不錯的流程圖軟件)

Microsoft Visio (微軟老牌制作流程圖軟件)

2、流程圖的命名要使用主謂結構，如“設備購買流程”。

3、操作描述用動賓結構，語言要簡潔清晰，如“編制招聘計劃”。

4、起點必須有且只有一個，而終點可以省略不畫或有多個。

5、流程圖的形狀大小一致，統一字號。

6、流程線是從下往上或從右向左時，必須帶箭頭;除此以外，都可以不畫箭頭;流程線的走向默認都是從上向下或從左向右。

7、判斷框和選擇框上下端連接“yes”線，左右端“no”流入流出。

8、流程圖從左到右、從上至下排列。

9、流程處理關系為并行關系的，需要將流程放在同一高度。

10、連接線不要交叉。

三、流程圖的三大結構

流程圖由三大結構構成，這三大結構分別為順序結構、選擇結構和循環結構，這三個結構構成了流程執行的全過程。

(一)、順序結構

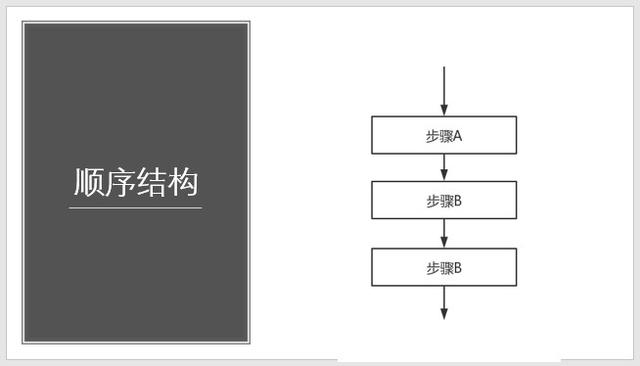

1、在順序結構中，各個步驟是按先后順序執行的，這是一種最簡單的基本結構。如圖，A、B、C是三個連續的步驟，它們是按順序執行的，即完成上一個框中指定的操作才能再執行下一個動作。

(二)、選擇結構

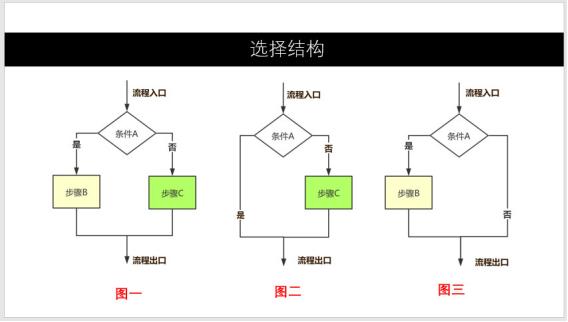

1、選擇結構又稱分支結構，選擇結構用于判斷給定的條件，根據判斷的結果判斷某些條件，根據判斷的結果來控制程序的流程。在實際運用中，某一判定結果可以為空操作(如圖二、圖三)。

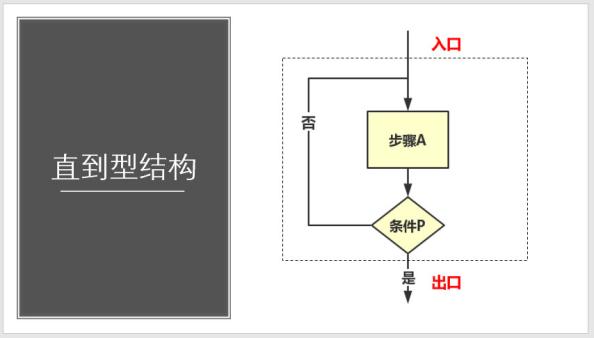

1、循環結構又稱為重復結構，就是流程在一定的條件下，反復執行某一操作的流程結構。循環結構下又可以分為當型結構和直到型結構。

2、循環結構可以看成是一個條件判斷條件和一個向回轉向條件的組合，循環結構的包括三個要素：循環變量、循環體和循環終止條件。在流程圖的表示中，判斷框內寫上條件，兩個出口分別對應著條件成立和條件不成立時所執行的不同指令，其中一個要指向循環體，然后再從循環體回到判斷框的入口處。

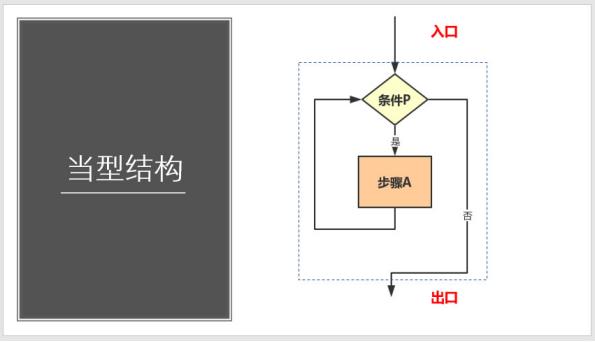

3、當型結構：先判斷所給條件p是否成立，若P成立，則執行A(步驟);再判斷條件p是否成立;若P成立，則又執行A，若此反復，直到某一次條件p不成立時為止
