兩個不同地市的單位距離幾千公里，兩個單位用互聯網相互通信，數據流向是怎么樣?這期間需要經過什么設備?這里就要說一下運營商架構才能說明白了。

比如A地市的單位A發消息給B地市單位B，整條數據流向是：A單位電腦-A單位路由器-A地市運營商光貓-分光器-OLT-交換機-SR/BNG-CR-A省會BR-骨干網BB-骨干網BB-B省會BR-B地市CR-SR/BNG-交換機-OLT-分光器-B地市運營商光貓-B單們路由器-B單位電腦，接下來我們?cè)僬f(shuō)一下數據流經過的各個設備。

數據流要經過幾個網絡：傳輸網絡-城域網-省網-骨干網。

傳輸網絡

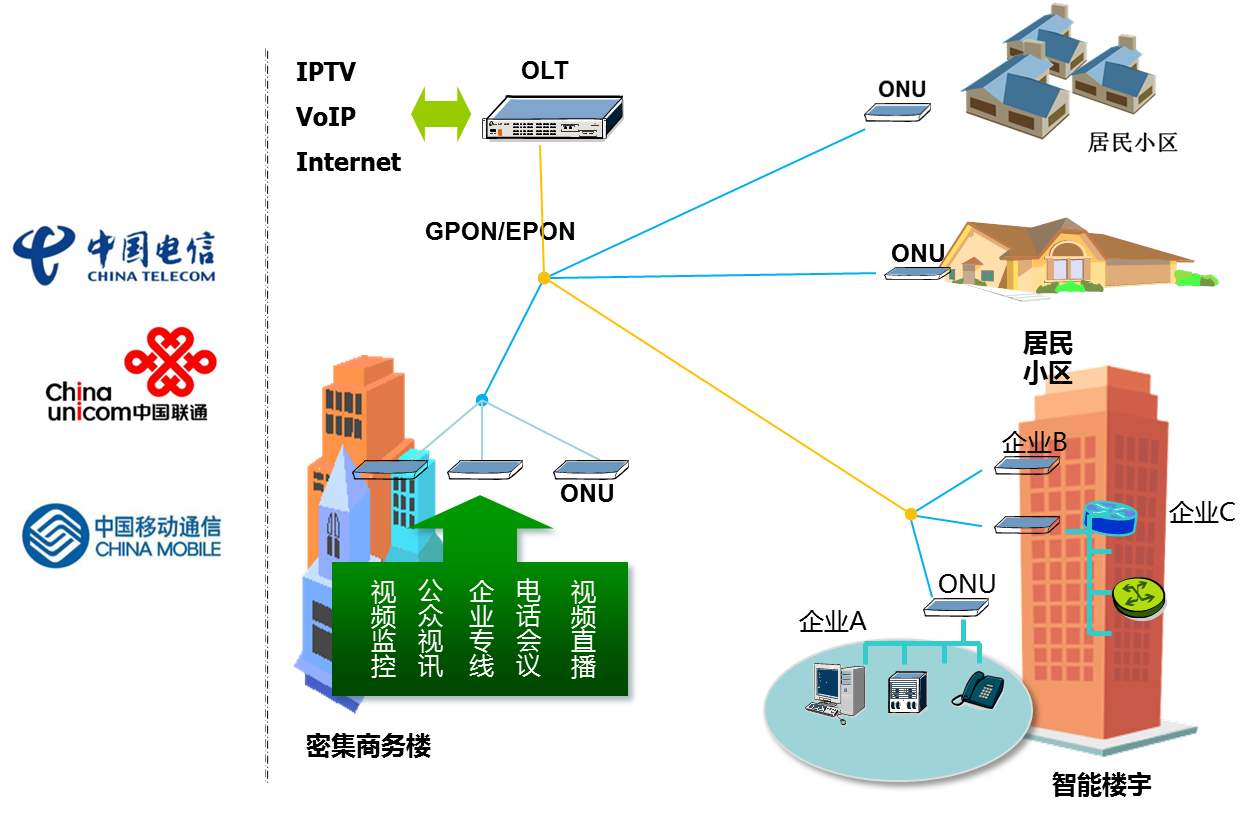

傳輸設備一般有：PON、PTN、SDH、波分、無線網橋、微波，現在常用的組網方式是通過PON網絡來組建，PON網絡中有以下幾種設備：

OLT：optical line terminal(光線路終端)，主要作用是連接下面的光纖終端(光貓)，匯總下面的業務傳送給匯聚層交換機設備。

分光器：通過分光，可以把一芯光纖分成16或32芯，這樣就可以接入更多設備。

ONU：也是我們家里常見的光貓，光貓可以把我們的網絡(互聯網專線、寬帶、VPN等業務)、語音電話、iTV電視等業務數據上傳到OLT。

兩個地市的互聯網專線是如何互通的？需要經過什么設備？

圖片來源于網絡

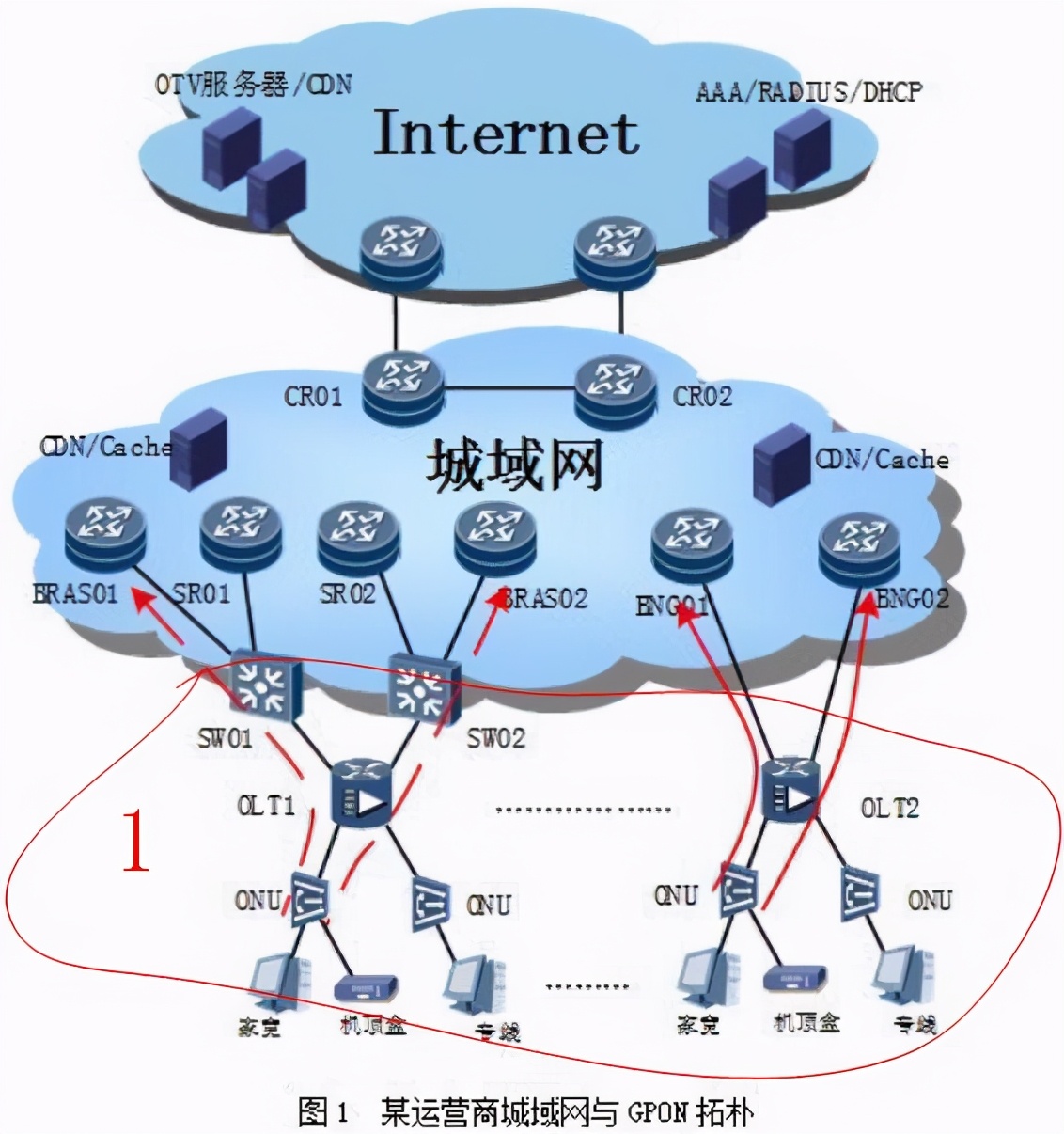

城域網：

城域網的網絡是三層構架：

1、匯聚層

接入層主要是交換機，交換機下連著OLT，把OLT發送過來的數據封裝到不同的VLAN，傳給上層SR或BNG設備，現在流量越來越大，網絡也趨于扁平化，交換機慢慢開始退網，OLT將直連上層SR/BNG設備。

2、業務控制層

業務控制層主要是將匯聚層設備發送過來的數據進行匯聚，互聯網專線一般都是在業務控制層設備的SR或BNG設備上配置的，比如運營商分配給你的專線IP是1.1.1.2/30位，網關為1.1.1.1，這個1.1.1.1就是配置在SR設備上。業務控制層的設備會把這些互聯網專線的網段發布進BGP路由協議，BGP路由協議把這些網段更新給核心層設備。

3、核心層

核心層設備CR(Core Router)，就是本市的出口設備，主要作用就是選路和轉發數據，把數據轉發給省網BR設備。

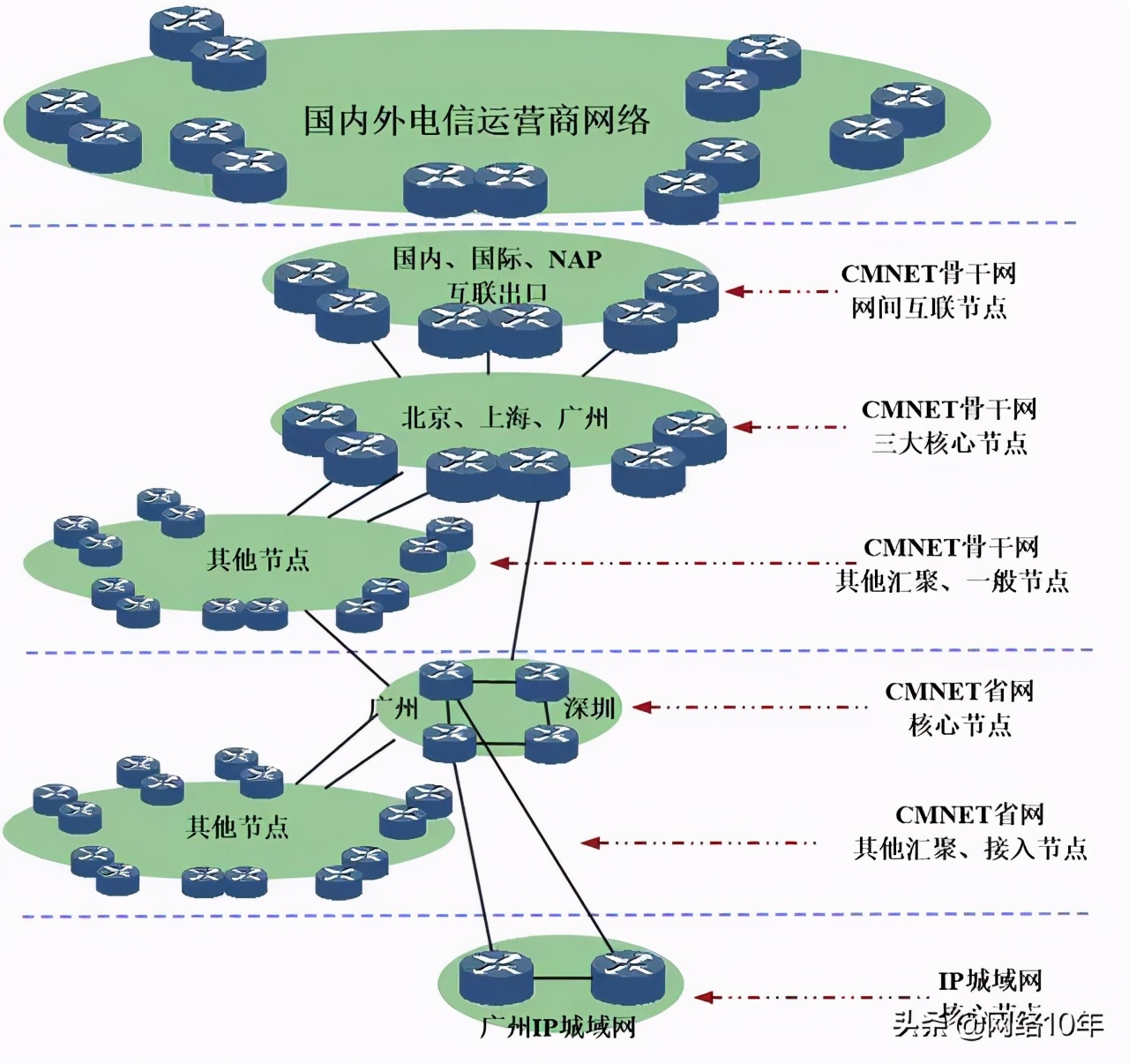

省網：

省網的BR設備將各地市CR發送過來的數據進行匯聚，如果是本省的流量將在BR內部轉發，如果是發送到省外的流量，BR將這些數據轉發給骨干網的BB設備。

骨干網：

骨干網的BB連接著各省的BR，通過路由選路，將不同地方的數據轉發到最近的路徑，實現跨省互通。
