程序流程圖又稱程序流程圖，是用統一規定的標準符號描述程序運行具體步驟的圖形表示。利用流程圖圖形對整個過程中的操作方法進行總結歸納，讓整個過程更加鮮活透明，若出現任何問題可以及時根據流程圖進行分析。
程序流程圖的構成
程序流程圖由處理框、判斷框、起止框、連接點、流程線、注釋框等構成，并結合相應的算法，構成整個程序流程圖。
程序流程圖的作用
程序流程圖是人們對解決問題的方法，思路或者算法的一種描述。通過簡單規范的符號對流程圖框架進行搭建，利用簡單的畫法對過程進行總結。可以使事情的結構更加清晰，邏輯性更加強大。并且流程圖可以幫助使用者更快速的理解操作過程。
程序流程圖的三種基本結構
1.順序結構
按照在源代碼中的排列順序依次進行執行的流程圖。
2.選擇結構
需要對特定的條件進行預判，只有符合該條件之后才可以進行下一步操作，若相反則要返回重新操作。常用在判定真假以及規程是否正確中。
3.循環結構
反復執行某個或某些操作，知道條件為假為真時才可以停止循環。
程序流程圖的繪制

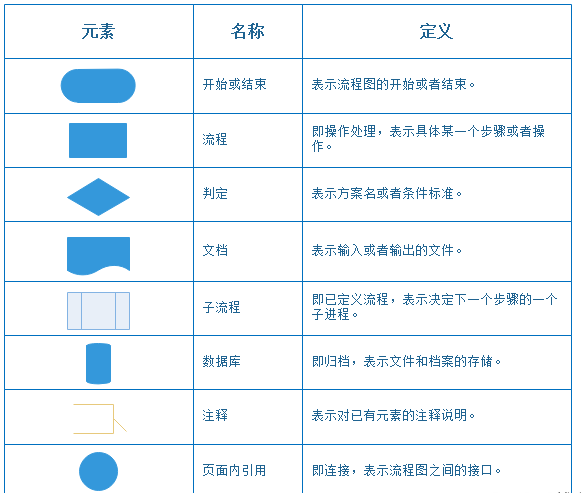

首先我們需要了解在流程圖中不同的符號所代表的不同的含義，根據需要的場景選擇合適的流程圖圖形進行添加，保證所繪制的流程圖是規范的。
1.在這里可以使用【迅捷畫圖】網站對程序流程圖進行設置，具體操作方法如下所示。

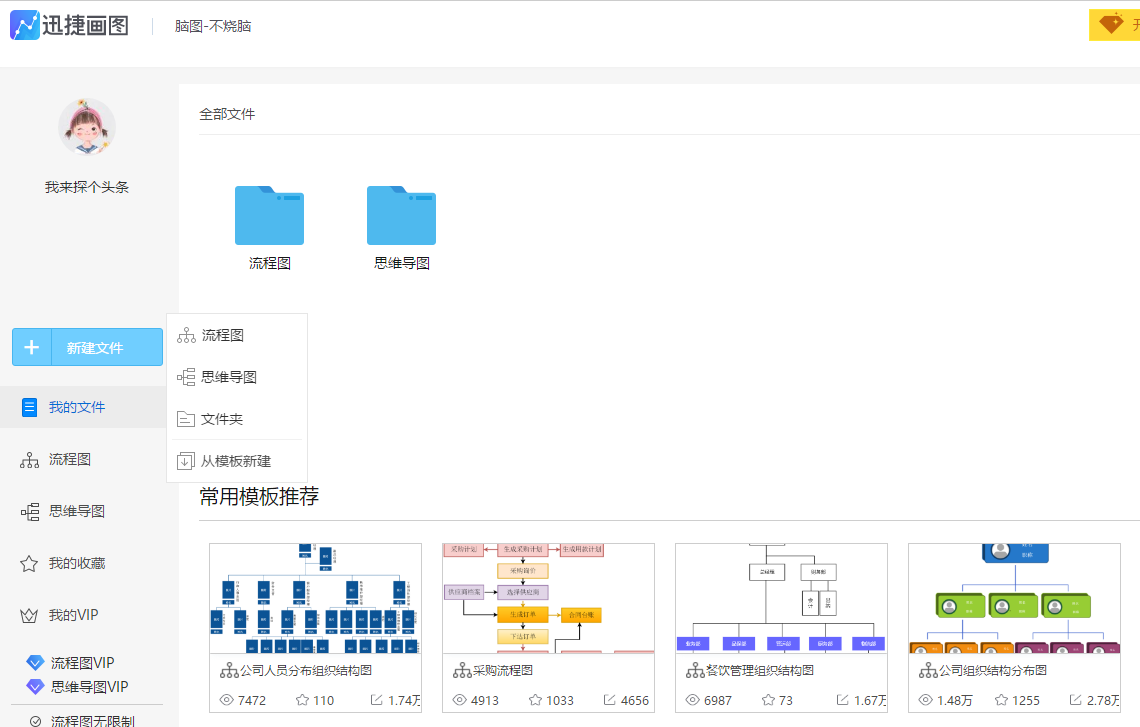

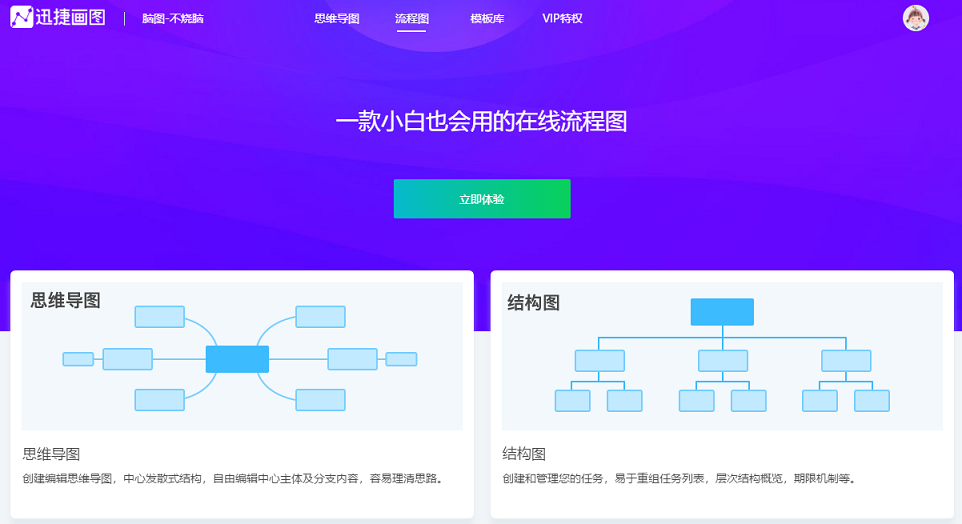

2.需要進入到該網站中選擇【立即體驗】進入新建文件頁面中，選擇流程圖進行新建使用。

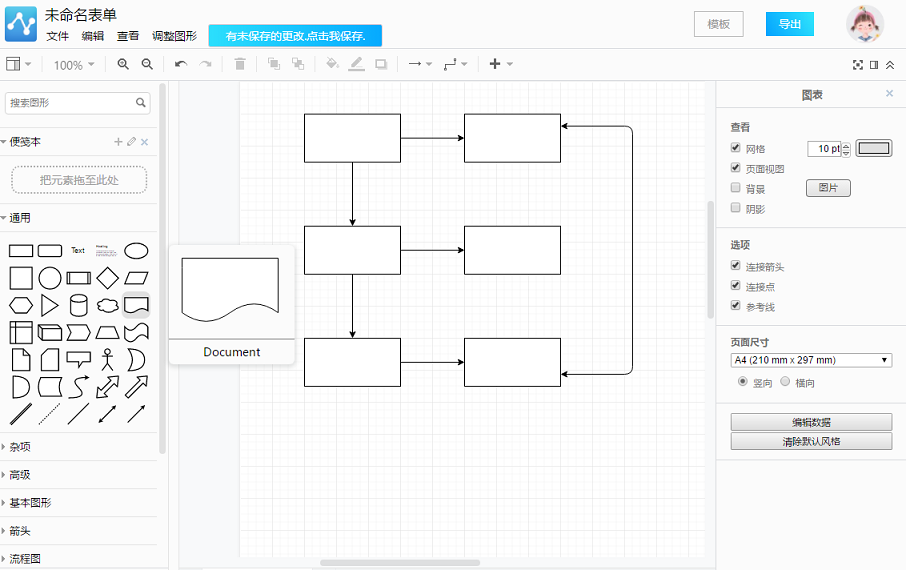

3.進入在線編輯頁面中之后選擇面板左側的基礎流程圖圖形對流程圖框進行搭建使用，完整的流程圖應還包括箭頭，這是確定整個流程走向的重要依據，不能少。

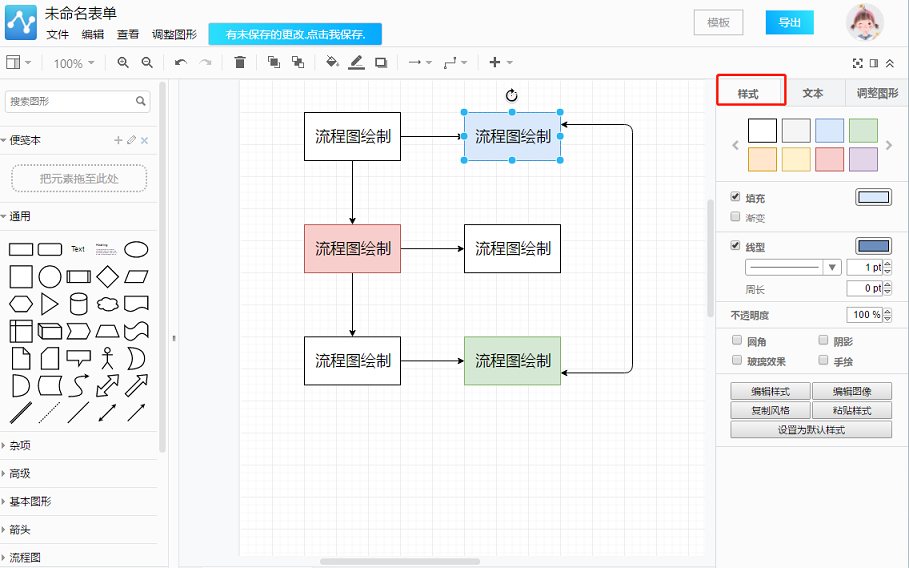

4.框架搭建成功之后就是對內容進行填充，根據事情的操作過程進行總結填充，可對重要的步驟流程圖圖形背景顏色進行添加使用讓其更加突出。
在繪制的過程中要保證繪制內容的正確性，并且結構不能太復雜，能讓使用者正常使用即可
