齒輪是互相嚙合的有齒的機械零件，它在機械傳動乃至整個機械行業，日常生活中都有著很廣泛的應用，齒輪的應用歷史悠久，至今也是機械行業中不可或缺的重要零件。



「專業知識」齒輪齒條的分類及主要應用



01

齒輪齒條的工作原理

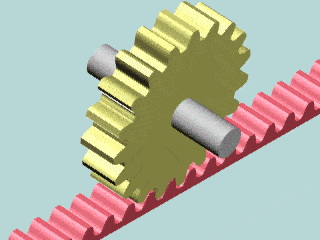

齒輪齒條工作原理是將齒輪的回轉運動轉變?yōu)辇X條的往復直線運動，或?qū)X條的往復直線運動轉變?yōu)辇X輪的回轉運動。



「專業知識」齒輪齒條的分類及主要應用



02

齒輪分類

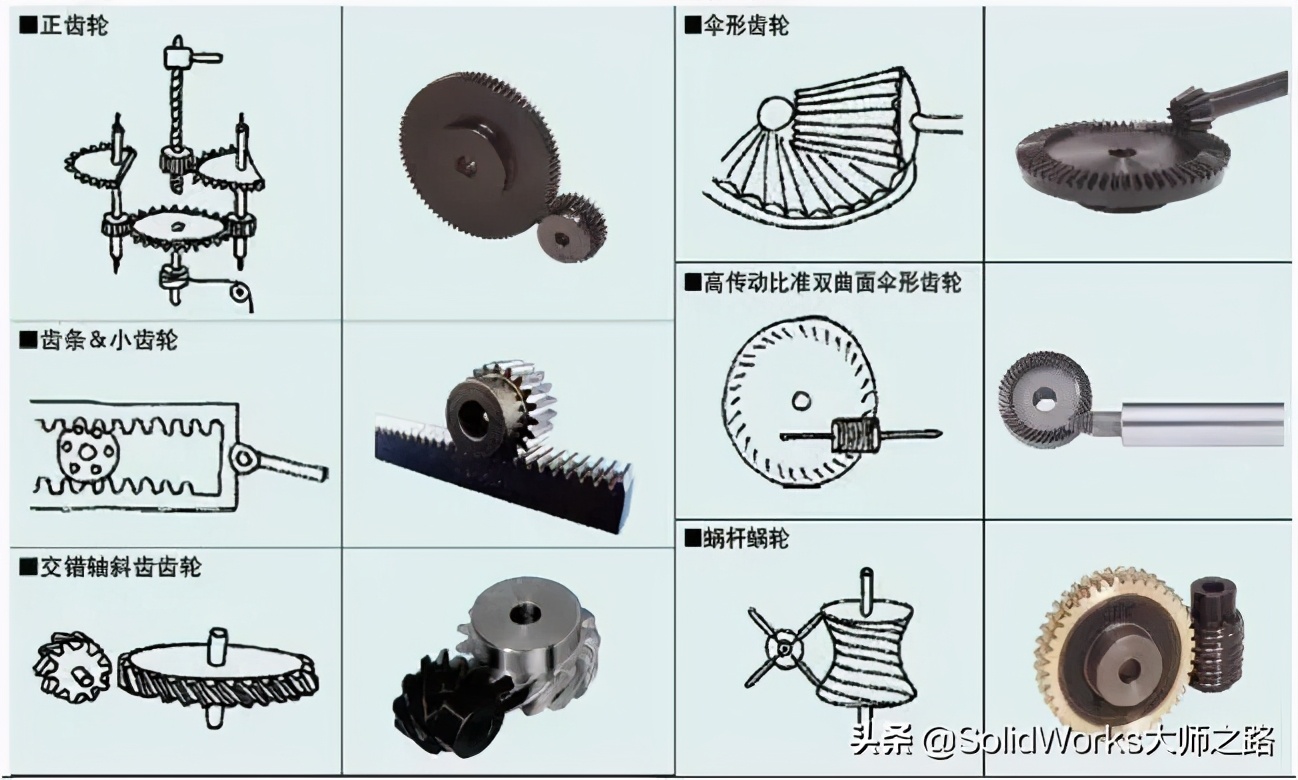

平行軸齒輪

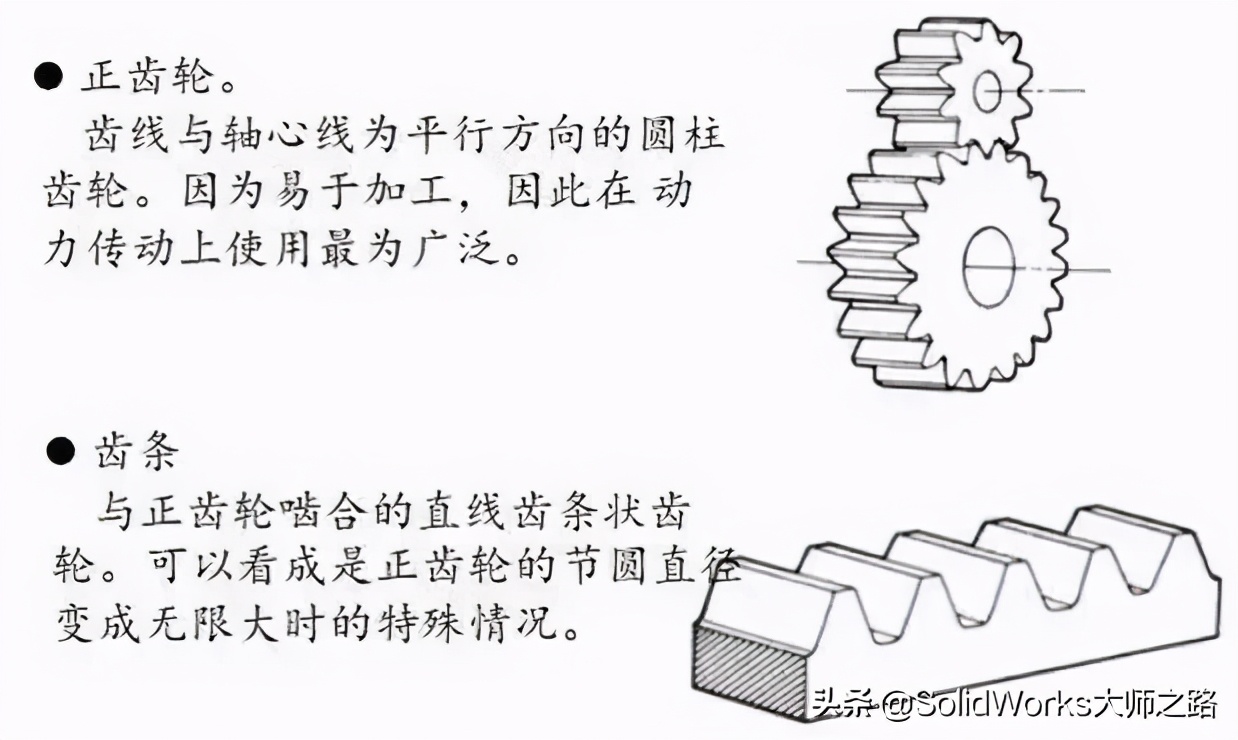

正齒輪&齒條



「專業知識」齒輪齒條的分類及主要應用

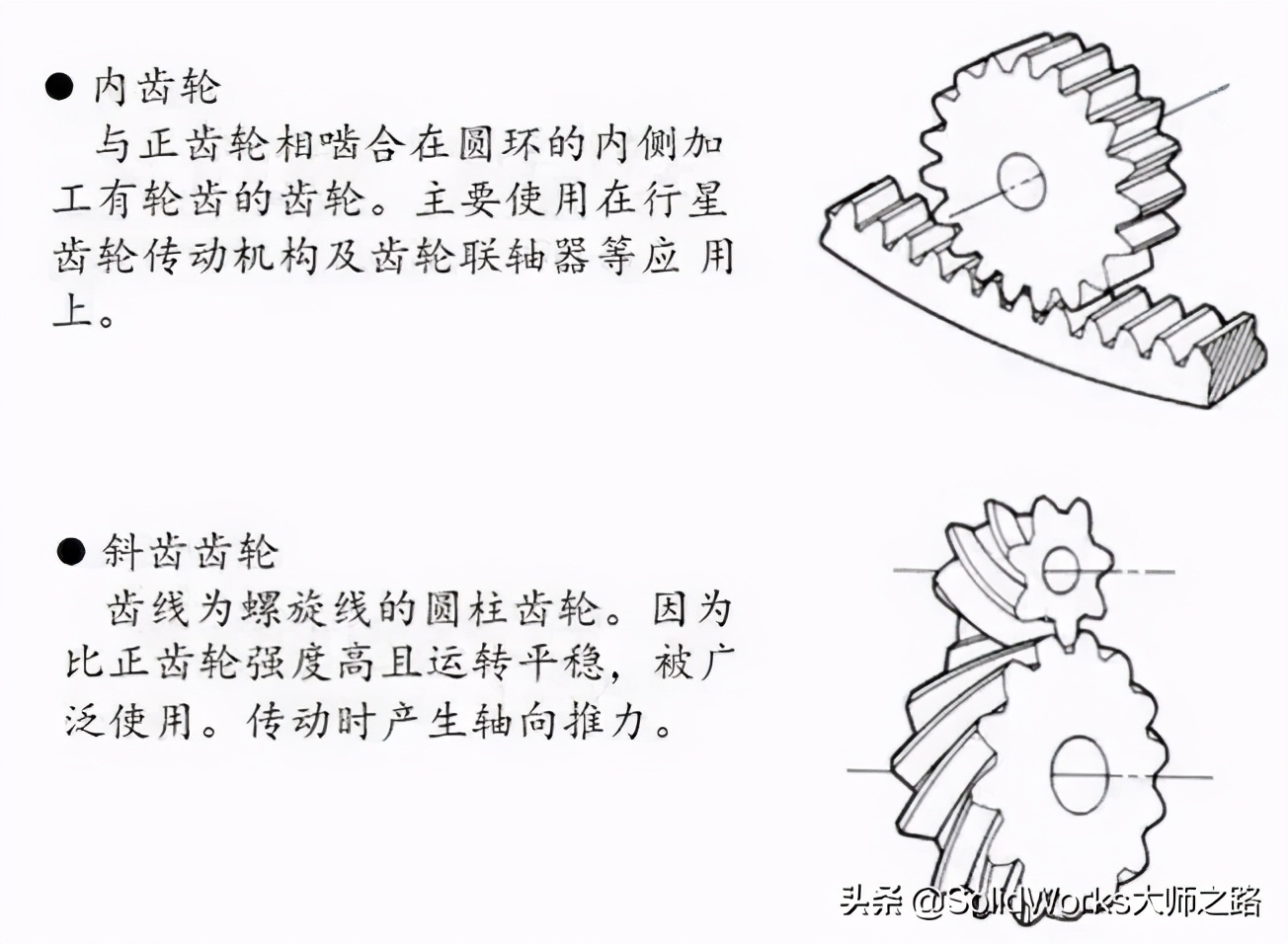

內齒輪&斜齒齒輪



「專業知識」齒輪齒條的分類及主要應用

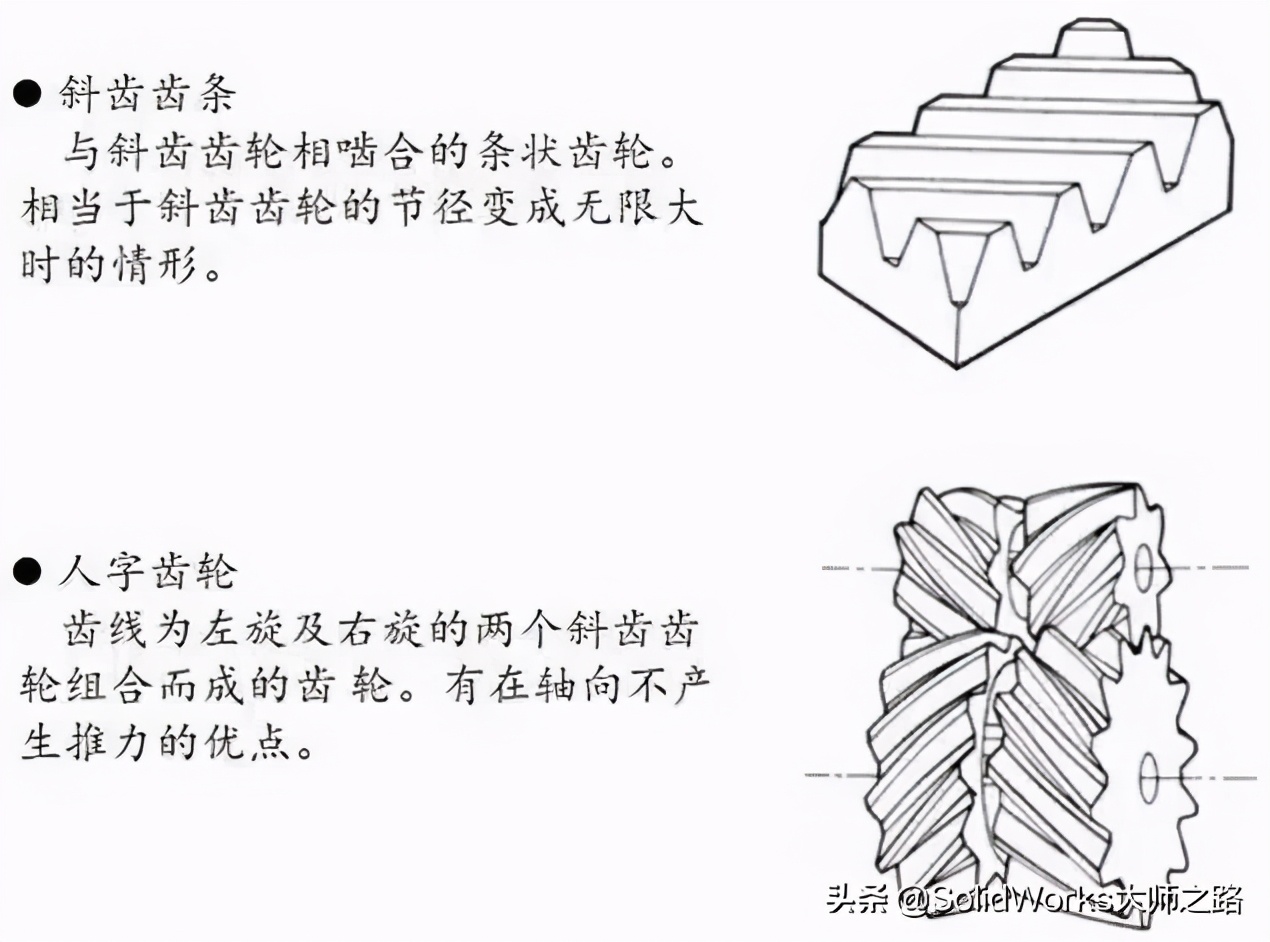

斜齒齒條&人字齒輪



「專業知識」齒輪齒條的分類及主要應用



交錯軸齒輪

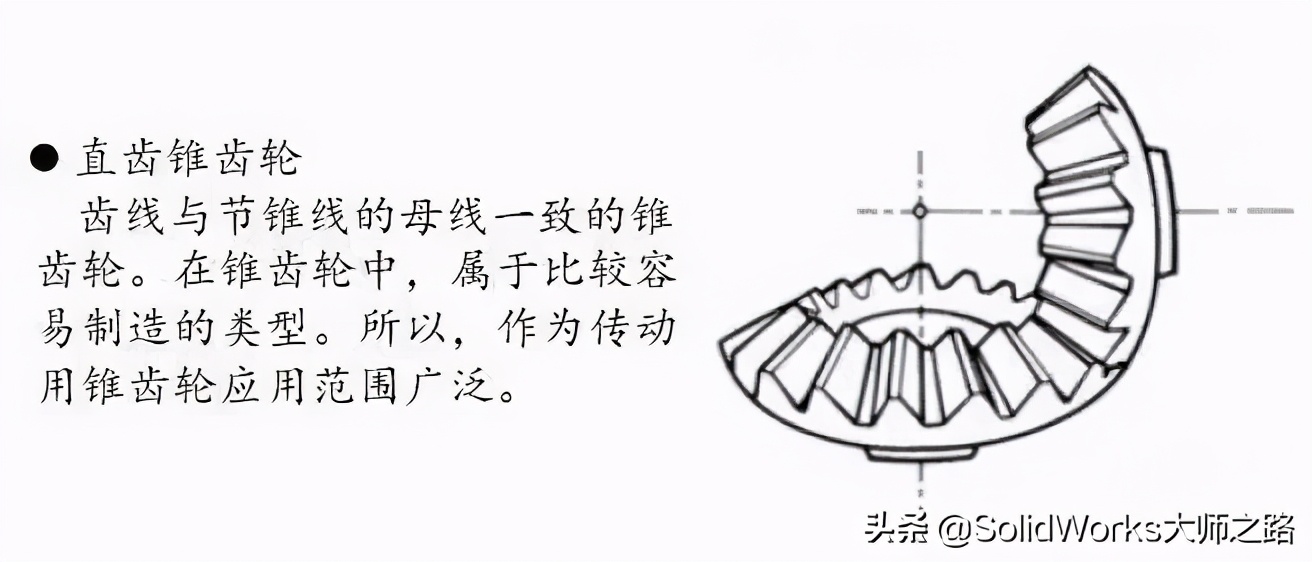

直齒錐齒輪



「專業知識」齒輪齒條的分類及主要應用

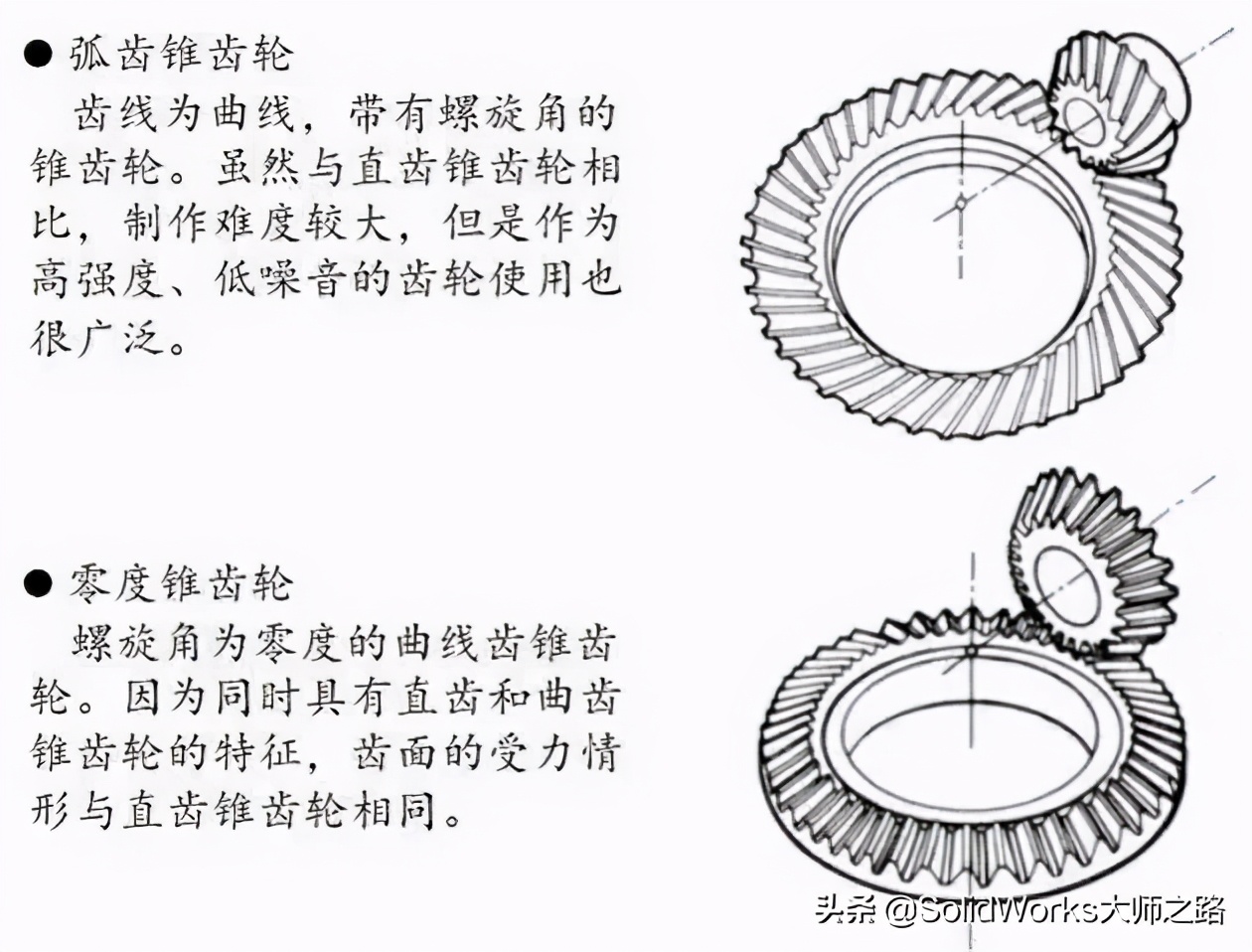

弧齒錐齒輪&零度錐齒輪



「專業知識」齒輪齒條的分類及主要應用



交錯軸齒輪

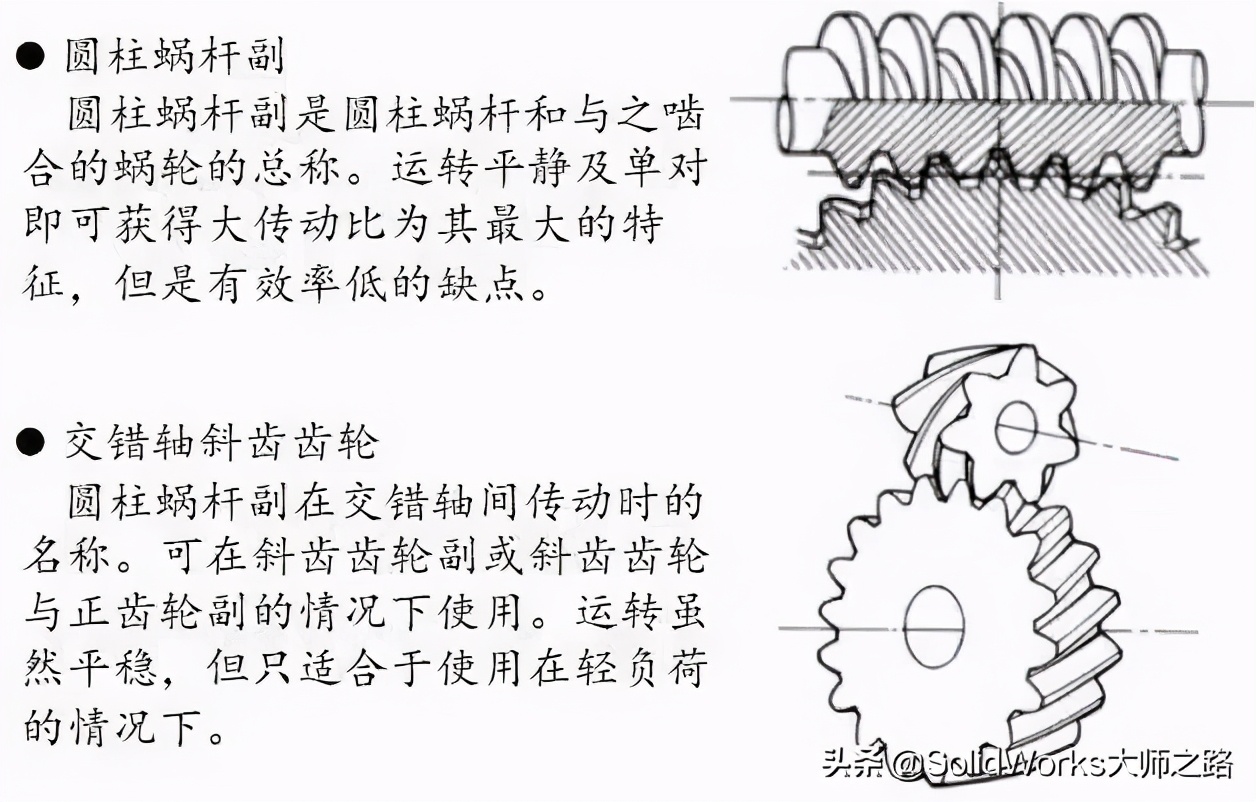

圓柱蝸桿副&交錯軸斜齒齒輪



「專業知識」齒輪齒條的分類及主要應用



其他特殊齒輪

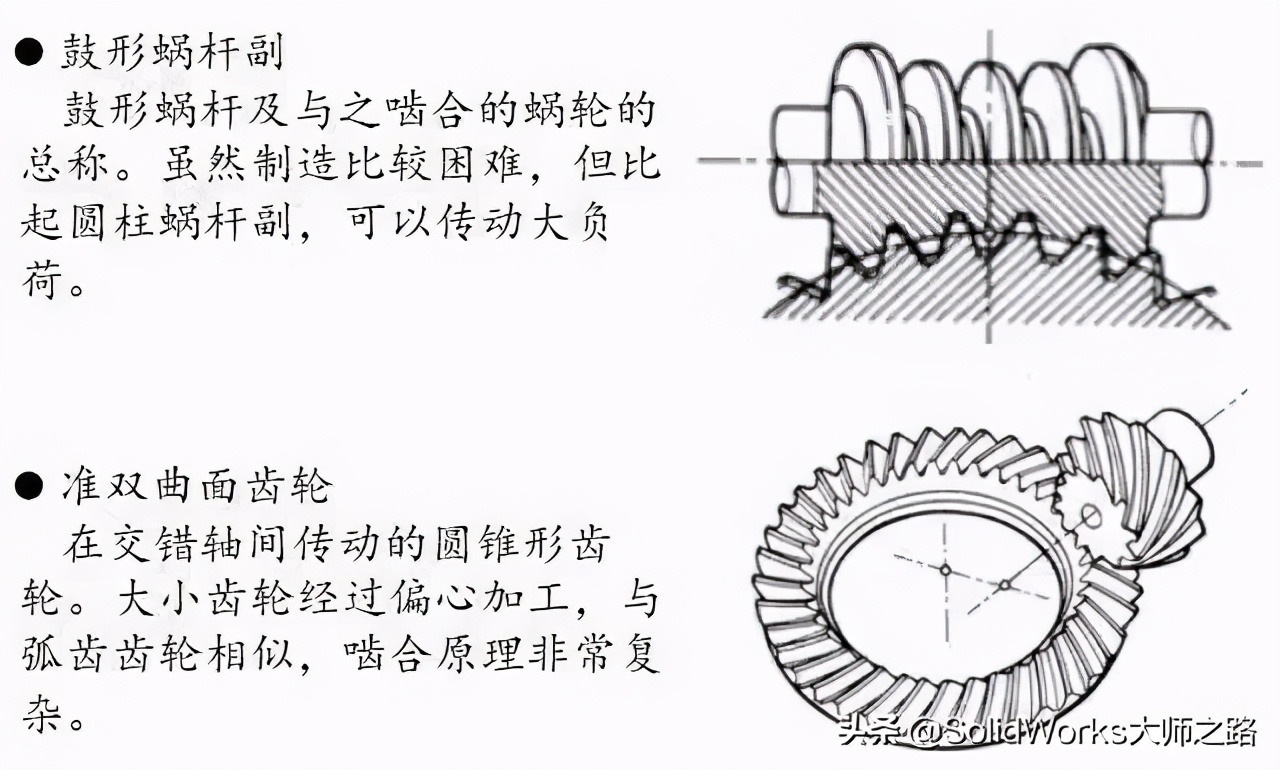

鼓型蝸桿副&準雙曲面齒輪



「專業知識」齒輪齒條的分類及主要應用

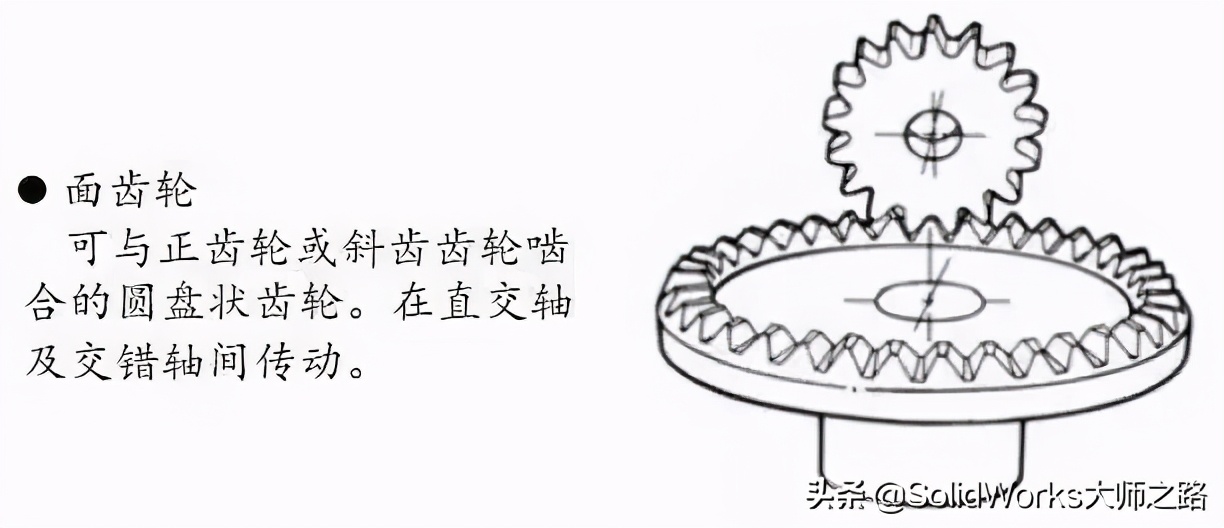

面齒輪



「專業知識」齒輪齒條的分類及主要應用
「專業知識」齒輪齒條的分類及主要應用



03

齒輪齒條機構

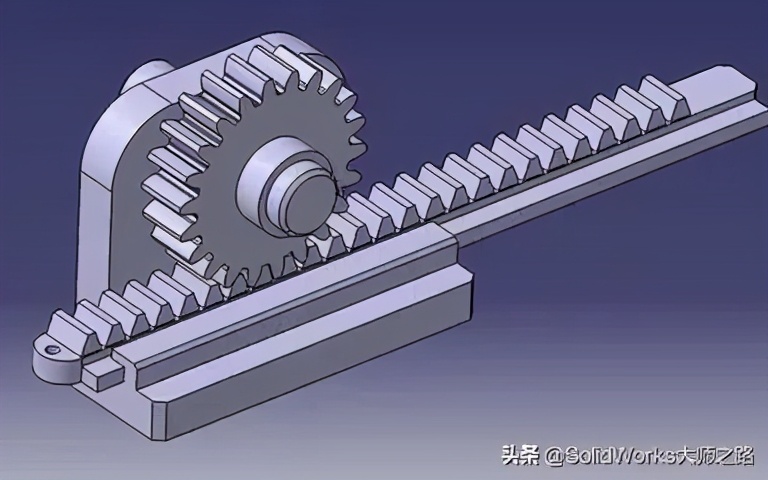

齒輪齒條機構是由齒輪和齒條構成的，齒輪前面我們有很詳細的講解。齒條分直齒齒條和斜齒齒條， 齒條的齒廓為直線而非漸開線，相當于分度圓半徑為無窮大圓柱齒輪。

齒條的主要特點

由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。

與齒頂線平行的任一條直線上具有相同的齒距和模數。

與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線(中線)，它是計算齒條尺寸的基準線。

齒輪齒條傳動的應用范圍

1、適用于快速、精準的定位機構

2、適用于重負荷、高精度、高剛性、高速度和長行程的CNC機床、加工中心、切割機械、焊接機械等

3、適用于工廠自動化快速移栽機械、工業機器人手臂抓取機構等



「專業知識」齒輪齒條的分類及主要應用



最后，給各位機械從業人員分享一本齒輪制造手冊!
