loopback地址是什么（交換機loopback地址配置命令）

河豚俠 ? 生活百科 ? 2022-06-06 09:36:42 ?

ospf五種數據報文

1.Hello報文：用來建立鄰居關系，維持鄰居關系，選舉DR/BDR，是周期性發送的

1.1 DR/BDR是接口下的，不是設備的，產生的環境是：MA(多路訪問的環境數據報文發出可能有多個接受者)廣播網絡。

1.2 DR/DBR作用：作用減少鄰接關系，降低ospf協議流量(減少了full數量減少 LSA交互節省資源)

1.3 DR/DBR是穩定的不會搶占。

1.4 DR/DRother:通過組播發送消息，DR/BDR之間通過224.0.0.6，DRother之間通過224.0.0.5

2.DBD報文：選舉主從(這里的主從不是DR/BDR)，確定序列號，確保數據可靠性，宣告LSA的摘要(LSA的頭部)

2.1注意：第一個帶著LSA摘要的報文是從路由器發出來的

2.2 這里的主從指的是：RID大的為主，小的為從

2.3 RID(router-id)大小比較：

華為設備：手動>loopback地址最大>物理接口地址最大或者第二大(根據具體型號)

思科設備：手動>loopback地址最大>物理接口地址最大

3.LSR報文：鏈路狀態請求包(請求需要的LSA信息，DBD中對應的路由信息)

4.LSU報文：鏈路狀態更新包(發送LSA的詳細信息)

5.LSACK：鏈路狀態確認包(對收到的LSU信息做確認)



OSPF工作原理詳解

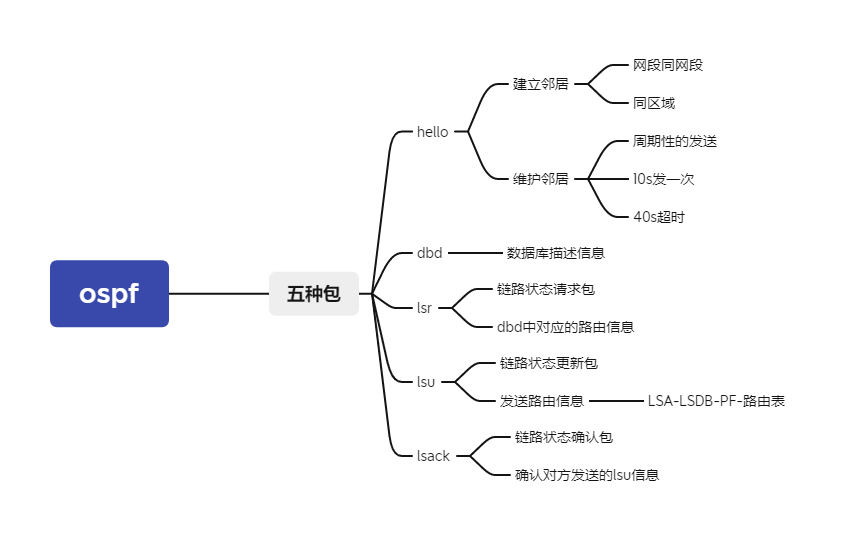

五種包

ospf三個階段

1.交換階段：互發hello報文完成鄰居的確認，形成鄰居關系，定期發送Hello 包，維持鄰居關系，默認為10S，失效時間40S。

2.路由信息通告階段：鄰居間發送鏈路狀態信息形成鄰接關系(形成完全相同的LSDB)

3.路由選擇階段：生成用戶需要的路由表(通過SPF算法算出路由表)

四張表

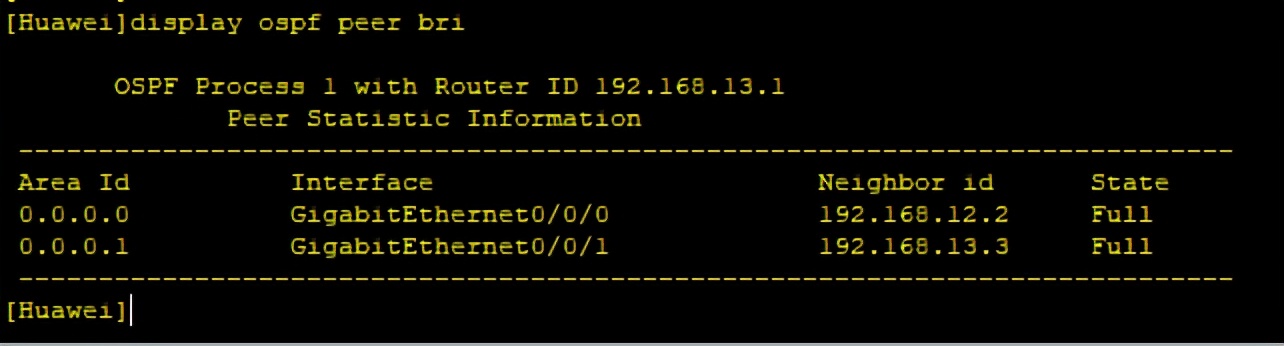

第一張表：鄰居關系表



OSPF工作原理詳解



鄰居表

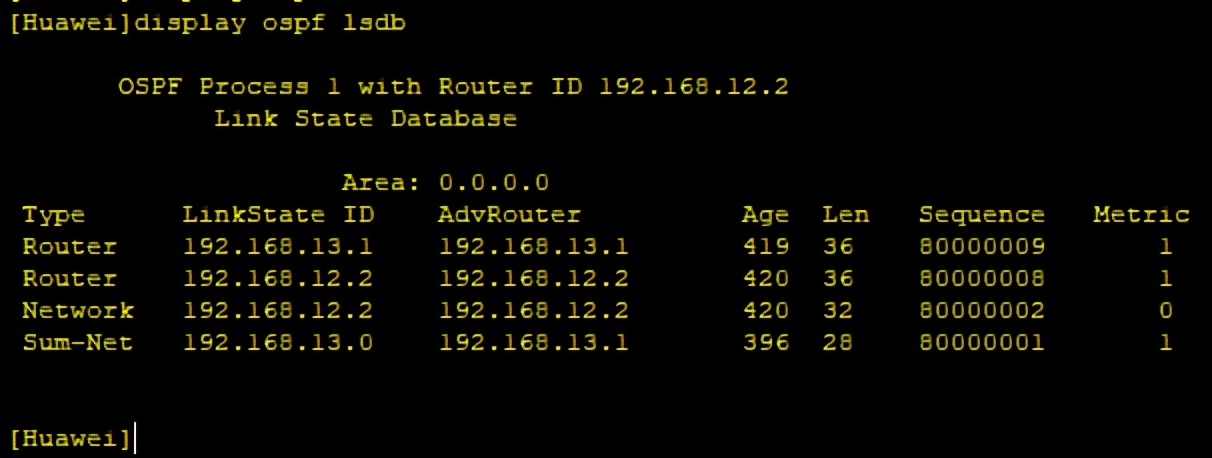

第二張表：鏈路狀態數據庫表



OSPF工作原理詳解



鏈路表

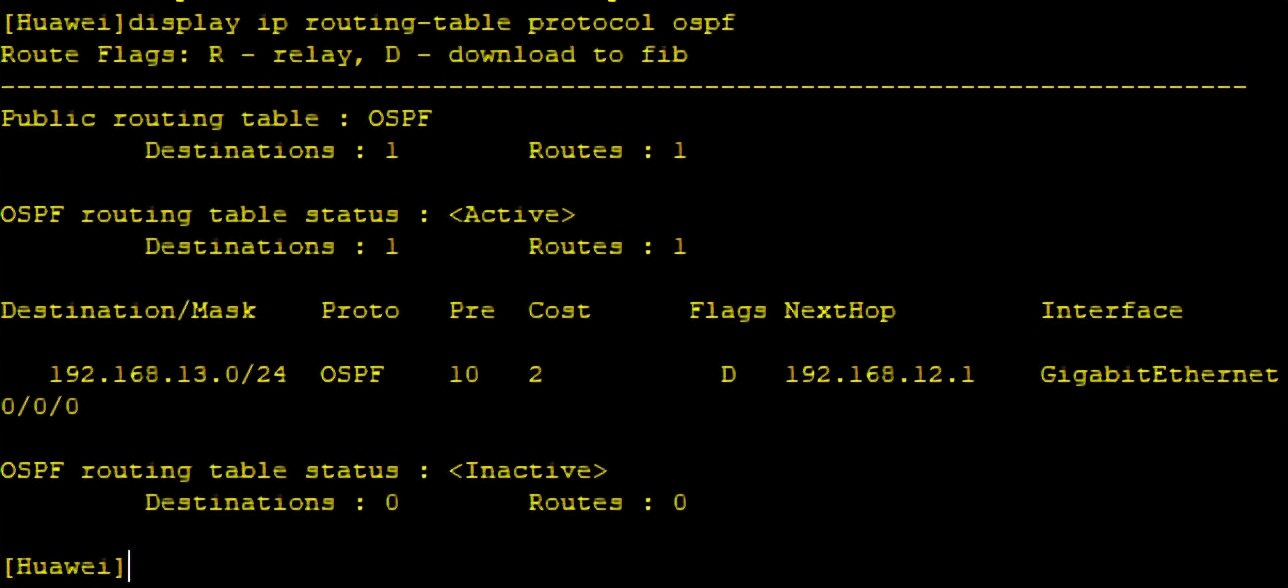

第三張表：OSPF路由表



OSPF工作原理詳解



ospf路由表

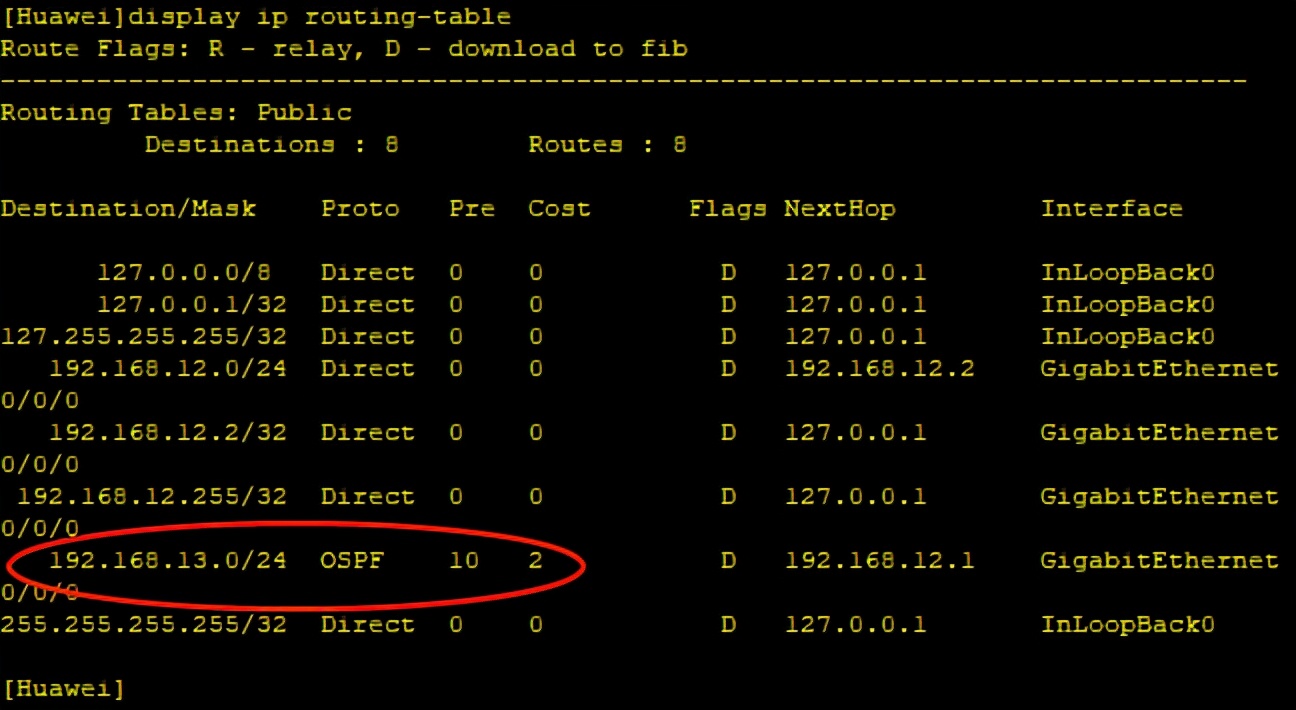

第四張表：全局路由表，把最優ospf路由表加入全局表



OSPF工作原理詳解



全局表

總結

三，四，五：通過五種報文交換，進入三個階段，生成四張數據表。
