隨著網絡技術的飛速發展，在網絡不斷普及的同時也給網絡管理帶來了一些問題：

網絡設備數量成幾何級數增加，使得網絡管理員對設備的管理變得越來越困難。

網絡設備種類多種多樣，不同設備廠商提供的管理接口各不相同，這使得網絡管理變得愈發復雜。

在這種背景下，SNMP應運而生。通過“利用網絡管理網絡”的方式，SNMP實現了對網絡設備的高效和批量的管理;同時，SNMP協議也屏蔽了不同產品之間的差異，實現了不同種類和廠商的網絡設備之間的統一管理。

SNMP簡介

SNMP(Simple Network Management Protocol) 簡單網絡管理協議，從字面意思可以看出它是用于網絡管理的協議。不同種類不同型號的設備(如交換機、路由器、服務器、打印機等)只要遵循這個SNMP協議，那么管理員就可以通過一些網絡管理系統NMS(Network Management System)來對設備進行管控了。默認SNMP是通過UDP161和162端口進行通信的。目前SNMP共有v1、v2、v3三個版本，其中SNMPv1，v2采用的是明文進行傳送的，SNMPv3是通過加密進行傳送的。如果對安全要求比較高就選用SNMPv3版本。

SNMP組成

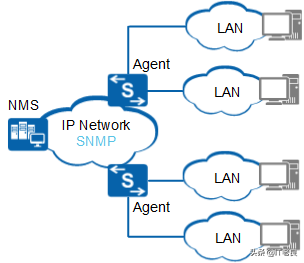

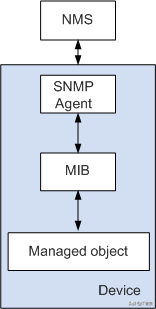

SNMP系統是由網絡管理系統NMS、SNMP Agent、被管對象Management object和管理信息庫MIB(Management Information Base)四部分組成。NMS作為整個網絡的網管中心，對設備進行管理。每個被管理設備中都包含駐留在設備上的SNMP Agent進程、MIB和多個被管對象。NMS通過與運行在被管理設備上的SNMP Agent交互，由SNMP Agent通過對設備端的MIB進行操作，完成NMS的指令。

NMS：網絡中的管理者，是一個采用SNMP協議對網絡設備進行管理監視的系統，運行在NMS服務器上。NMS可以向設備上的SNMP Agent發出請求，查詢或修改一個或多個具體的參數值。NMS也可以接收設備上的SNMP Agent主動發送的SNMP Traps，以獲知被管理設備當前的一些狀態信息。

SNMP Agent：被管理設備中的一個代理進程，用于維護被管理設備的信息數據并響應來自NMS的請求，把管理數據匯報給發送請求的NMS。SNMP Agent接收到NMS的請求信息后，通過MIB表完成相應指令后，并把操作結果響應給NMS。當設備發生故障或者其它事件時，設備會通過SNMP Agent主動發送SNMP Traps給NMS，向NMS報告設備當前的狀態變化。

Managed Object：被管理對象。每一個設備可能包含多個被管理對象，被管理對象可以是設備中的某個硬件如cpu、內存等，也可以是在硬件、軟件如路由選擇協議上配置的參數集合。

MIB：一個數據庫，指明了被管理設備所維護的變量。MIB在數據庫中定義了被管理設備的一系列屬性，如對象的名稱、對象的狀態、對象的訪問權限和對象的數據類型等。MIB也可以看作是NMS和SNMP Agent之間的一個接口，通過這個接口，NMS對被管理設備所維護的變量進行查詢?cè)O(shè)置操作。

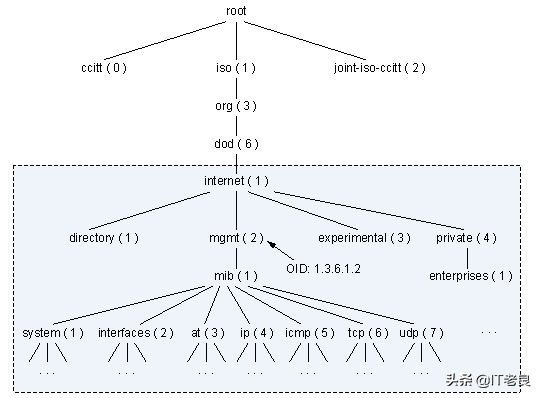

MIB是以樹狀結構進行存儲的。樹的節點表示被管理對象，它可以用從根開始的一條路徑唯一地識別，這條路徑就稱為OID對象標識符(Obiect Identifier)，如system的OID為1.3.6.1.2.1.1，interfaces的OID為1.3.6.1.2.1.2。

SNMP操作

管理員需要向設備獲取數據，所以 SNMP 提供了“讀”操作;管理員需要向設備執行設置操作，所以 SNMP 提供了“寫”操作;設備需要在重要狀況改變的時候，向管理員通報事件的發生，所以 SNMP 提供了“Trap”操作。SNMP協議主要提供了三種用于控制MIB對象的基本操作命令。它們是：Get、Set 和 Trap。

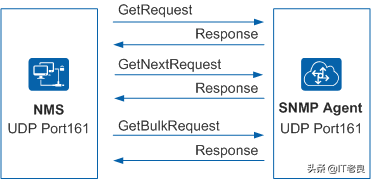

1.Get：網絡管理系統NMS主動向SNMP Agent發送查詢請求。NMS讀取Agent處對象的值如內存使用率，接口流量等。SNMP Agent接收到查詢請求后，通過MIB表完成相應指令，并將結果反饋給NMS。

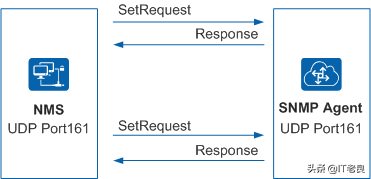

2.Set：NMS主動向SNMP Agent發送對設備進行Set設置操作的請求管理端?？梢酝ㄟ^(guò)它來改動設備的配置或控制設備的運行狀態。比如可以設置設備的名稱，關掉一個端口等。SNMP Agent接收到Set請求后，通過MIB表完成相應指令，并將結果反饋給NMS。

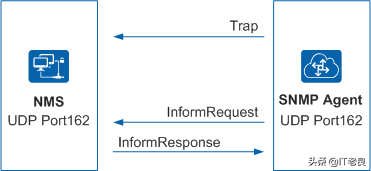

3.Trap：SNMP Agent主動將設備產生的告警或事件上報給NMS，以便網絡管理員及時了解設備當前運行的狀態。如果發生意外情況，Agent會向NMS的UDP162端口發送一個消息，告知NMS指定的變量值發生了變化。Trap 消息可以用來通知NMS如線路的故障、硬件故障、認證失敗等消息。這樣管理員可相應的作出處理。

SNMP報文

SNMP報文主要由版本、團體名、SNMP PDU組成。

版本：版本標識符用于說明現在使用的是哪個版本的 SNMP。如果是SNMPv1報文則對應字段值為0，SNMPv2c則為1。

團體名：用于在SNMP Agent與NMS之間完成認證，字符串形式，類似于密碼，默認值為 public，可自行定義。團體名包括“read”和“write”兩種，執行SNMP查詢Get操作時，采用“read”團體名進行認證;執行SNMP設置Set操作時，則采用“write”團體名進行認證。

SNMP PDU：協議數據單元PDU是 SNMP 消息中的數據區，即 Snmp 通信時報文數據的載體。PDU 指明了 SNMP 的消息類型及其相關參數。各類SNMP操作如Get、Set、Trap的報文封裝在SNMP PDU中。
