Metro1000產品亮點：本文檔針對OptiX 155/622H設備的產品特性，從網絡應用、硬件結構、軟件結構、功能特性等幾方面進行描述。OptiX 155/622H是華為技術有限公司開發的STM-1/STM-4/STM-16級別的盒式設備，可接入多種業務類型，應用于城域網、本地傳輸網接入層，進行大客戶專線接入、對于以太網業務，設備支持傳統TDM(Time Division Multiplexing)和PTN(Packet Transport Network)雙平面共存的業務承載方式。分組業務平面的以太網業務提供多路FE端口到一路GE端口的小型匯聚功能。在雙平面組網的支撐下，可實現TDM網絡到分組交換網絡的平滑演進。

Metro1000_華為Metro1000_Optix Metro1000

Metro1000產品特性：OptiX 155/622H為盒式設備，盒體尺寸為436mm(寬)×293mm(深)×86mm(高)，除電源模塊和部分業務單板外，交叉單元、時鐘單元和公務單元等均集成在SCB單板中。SS49SCB交叉模塊支持的高階交叉容量為21.25G(136×136 VC-4)，低階交叉容量為5G(32×32 VC-4)。在分組平面，OptiX 155/622H支持FE、GE類型的以太網業務接入，可以與具有分組特性的設備進行對接。在TDM平面，OptiX 155/622H支持多種業務類型的接入，可以與交換機、以太網交換機等設備進行對接。

SDH傳輸設備靈活組網：OptiX 155/622H具有強大的對接能力，可以與華為光網絡設備對接，構建完整的傳輸網絡解決方案。

OptiX 155/622H能對接的設備：

Metro系列：OptiX 10G、OptiX 2500+、OptiX 155/622、OptiX Metro 500、OptiX Metro 100等。

OSN系列：OptiX OSN 9500、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 3500 II、OptiX OSN 2500、OptiX OSN 1500等。

OptiX 155/622H作為接入層設備可以和華為公司的Metro系列設備、OSN系列設備進行混合組網，支持點對點、線形、環形、樞紐形、網孔形等靈活組網方式。

支持的高階交叉容量為21.25G，低階交叉容量為5G?？膳渲脼槎鄠€(gè)TM(Terminal Multiplexer)、ADM(Add/Drop Multiplexer)或MADM(Multiple Add/Drop Multiplexer)系統，并支持多系統間的業務調度和保護，大大增強了設備的組網能力和網絡間業務的調度能力。

Metro1000 MSTP特性：在分組平面，OptiX 155/622H支持以分組為核心的業務交換。OptiX 155/622H支持的分組交換容量為8G。接入/匯聚/核心層均包含獨立的兩個平面(TDM和分組平面)。在接入層，包括TDM業務環(即SDH環其最大速率為STM-1/4)和分組數據業務環(即GE環)。在匯聚/核心層，包含TDM業務環(即SDH環，其最大速率為STM-16/64)和分組數據業務環(即10GE環)。

Metro1000保護特性：設備級保護保護對象保護方式電源接口板電源1+1熱備份。異常情況單板軟件加載過程中的斷電保護，電源過壓、欠壓保護，軟件升級保護。FP2DPPS保護以太網單板端口(TDM平面)LAG保護以太網單板端口(分組平面)網絡級保護：網絡層次保護方式SDH(TDM平面)線性復用段保護復用段保護環子網連接保護(SNCP)環網間互通業務的保護共享光纖虛擬路徑保護以太網(TDM平面)分層保護以太網(分組平面)MPLS Tunnel 1+1/1:1保護ATM(TDM平面)VP-Ring/VC-Ring保護

內置SDH時鐘同步OptiX 155/622H提供多種同步時鐘源和時鐘管理等功能。OptiX 155/622H支持如下時鐘功能：

支持2路外部時鐘源輸入和輸出，接口阻抗為120Ω，可通過轉換盒進行阻抗轉換提供75Ω時鐘接口。

支持線路時鐘源。

支持支路時鐘源。

支持非SSM(Synchronization Status Message)、標準SSM和擴展SSM協議。

支持支路重定時。

支持跟蹤、保持、自由振蕩三種工作模式。

常用配置：SDH類單板單板名稱單板全稱可插槽位接口類型連接器OI2S1路STM-1光接口板IU1、IU2、IU3Ie-1、S-1.1、L-1.1、L-1.2SC/LCOI2D2路STM-1光接口板IU1、IU2、IU3、IU5aIe-1、S-1.1、L-1.1、L-1.2SC/LCSL1O8路STM-1光接口板IU4Ie-1、S-1.1、L-1.1、L-1.2SC/LCSL1Q4路STM-1光接口板IU4Ie-1、S-1.1、L-1.1、L-1.2SC/LCOI41路STM-4光接口板IU1、IU2、IU3Ie-4、S-4.1、L-4.1、L-4.2SC/LCOI4D2路STM-4光接口板IU1、IU2、IU3、IU5aIe-4、S-4.1、L-4.1、L-4.2SC/LCOI16D2路STM-16光接口板IU5aS-16.1LCSB2L1路STM-1單纖雙向光接口板IU1、IU2、IU3S-1.1，L-1.1SC(只有左光口)SB2R1路STM-1單纖雙向光接口板IU1、IU2、IU3S-1.1，L-1.1SC(只有右光口)SB2D2路STM-1單纖雙向光接口板IU1、IU2、IU3S-1.1，L-1.1SCSLE1路STM-1電接口板IU1、IU2、IU375Ω STM-1接口75Ω SMB同軸接口SDE2路STM-1電接口板IU1、IU2、IU375Ω STM-1接口75Ω SMB同軸接口

EOS單板類：?jiǎn)伟迕Q單板全稱可插槽位接口類型連接器ET18路以太網業務接口板IU410/100BASE-TRJ-45ET1O8路以太網業務電接口板IU410/100BASE-TRJ-45ET1D2路以太網業務電接口板IU1、IU2、IU310/100BASE-TRJ-45EF16路以太網業務接口板IU410/100BASE-T、100BASE-FXRJ-45EFS4路以太網業務接口板IU1、IU2、IU310/100BASE-TRJ-45EFS44路以太網業務接口板IU1、IU2、IU3100BASE-TRJ-45EGS1路千兆以太網光接口板IU1、IU2、IU31000BASE-LX/SXLCEFSC12路以太網業務接口板IU410/100BASE-TRJ-45EFT4路以太網業務接口板IU1、IU2、IU310/100BASE-TRJ-45ELT22路百兆以太網光接口板IU1、IU2、IU3S-1.1、Ie-1LCEGT1路千兆以太網透?jìng)魈幚戆錓U1、IU2、IU31000BASE-LX/SXLCAIUD2路ATM光接口板IU4Ie-1、S-1.1、L-1.1、L-1.2單模LC、多模MT-RJAIUQ4路ATM光接口板IU4Ie-1、S-1.1、L-1.1、L-1.2單模LC、多模MT-RJSHLQ單線對高比特率數字用戶線接口板IU1、IU2、IU3 RJ-11連接器，2線制雙絞線N64N×64kbit/s速率接口板IU1、IU2、IU3N×64kbit/s接口：

V.35/V.24/X.21/RS-449/EIA-530 Framed E1接口：CRC4、非CRC42mmHMN64Q4路N×64kbit/s速率接口板IU1、IU2、IU3N×64kbit/s接口：V.35/X.21/RS-449/V.24/RS-530/RS-530A2mmHMFP2D16路Framed E1電接口板IU1、IU2、IU3Framed E1接口：CRC4、非CRC4DB78TDA多路音頻數據接入板IU412路音頻+4路RS-232+4路RS-4222mmHM連接器

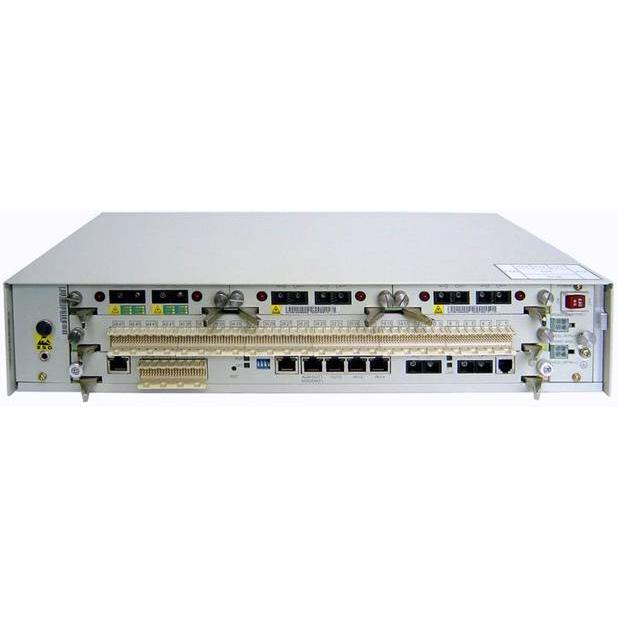

Metro1000物理特性

設備結構的技術參數主要包括機盒尺寸、重量和功耗三個方面。

項目數值機盒尺寸436(寬)×293(深)×86(高)最大重量10最大功耗(W)100
