風機盤管空調連接開關接線圖（圖文詳解這3種接線方法）

河豚俠 ? 生活百科 ? 2022-08-13 15:10:59 ?

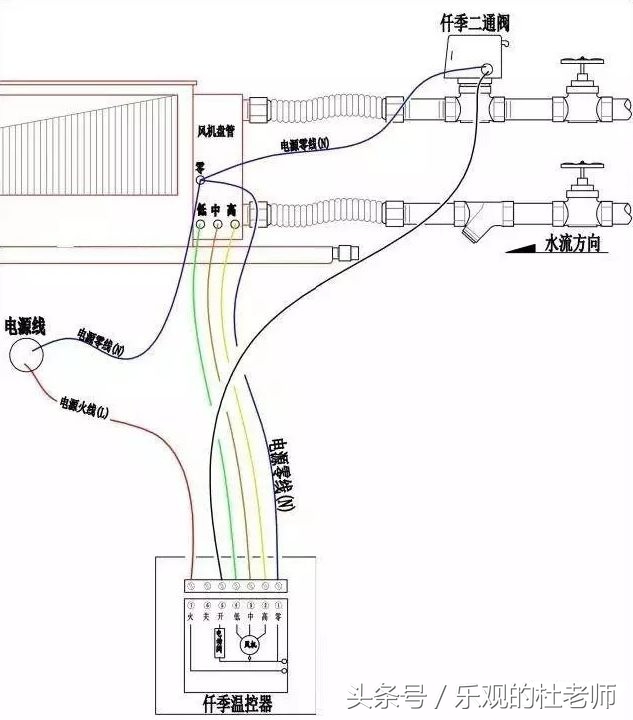

電動二通閥的接線圖器



風機盤管的3種接線方式，你知道了嗎？



(普遍二管制二通閥的接線圖)

◆ 紅線為220V火線(L)直接接入溫控器火線接口;

◆ 藍線為零線(N)，盤管、二通閥、溫控器串聯;

◆ 綠、棕、黃、分別對應溫控器接入風機盤管高中低檔位;

◆ 圖中黑線為二通閥火線接入溫控器“開”路接口;

◆ 控制線為6色1.0平方的國標線。

注：此類二通閥為常閉，斷電自動關閉水路，通電水路打開，空調開始制冷;因此大家在這種二通閥的接線過程中發現溫控器的接線端“關”那個接口是不需要接線的。

◆ 缺點： 空調水路打開需持續保持通電狀態，因此造成驅動頭使用壽命縮短;

◆ 優點：價格便宜。

◆ 故障應急處理 ：當驅動頭燒毀,一般二通閥會自動關閉，應急措施可通過驅動頭上的小拉柄將二通閥強制打開以此來保證空調繼續制冷或者制熱。

2

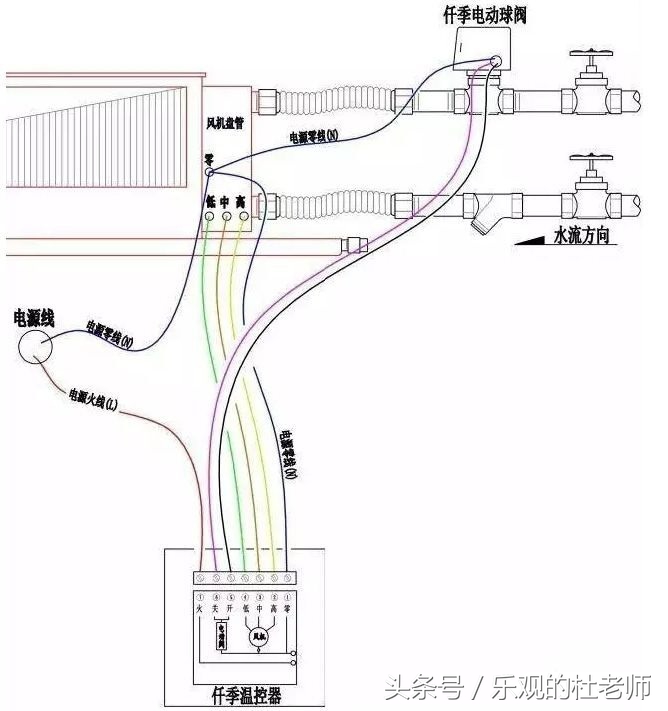

電動球閥接線圖



風機盤管的3種接線方式，你知道了嗎？



(電動球閥與溫控器的接線圖)

◆ 紅線為220V火線(L)直接接入溫控器火線接口;

◆ 藍線為零線(N)，盤管、二通閥、溫控器串聯;

◆ 綠、棕、黃、分別對應溫控器接入風機盤管高中低檔位;

◆ 圖中黑線為二通閥火線接入溫控器“開”路接口;艷紅線為二通閥接入溫控器“關”路接口;

◆ 控制線為7色1.0平方的國標線。

注：此類電動球閥水路開、關只需要通電一次，動作執行完畢自動斷電，與上述二通閥不同，開、關都無需長時間通電。

◆ 優點：此類球閥無需長時間通電，驅動頭使用壽命較長;

◆ 缺點：價格相對較貴。

◆ 故障應急處理：驅動頭燒毀，需將其卸下，再采用手動扳手將閥體強制打開或者關閉。

3

不裝電動二通閥的接線圖



風機盤管的3種接線方式，你知道了嗎？



(未安裝二通閥的溫控器接線圖)

◆ 紅線為220V火線(L)直接接入溫控器火線接口;

◆ 藍線為零線(N)，盤管、溫控器串聯;

◆ 綠、棕、黃、分別對應溫控器接入風機盤管高中低檔位;

◆ 控制線為5色1.0平方的國標線;

◆ 以上接法僅能調節盤管風速，溫度無法控制空調冷凍水的開、關。
